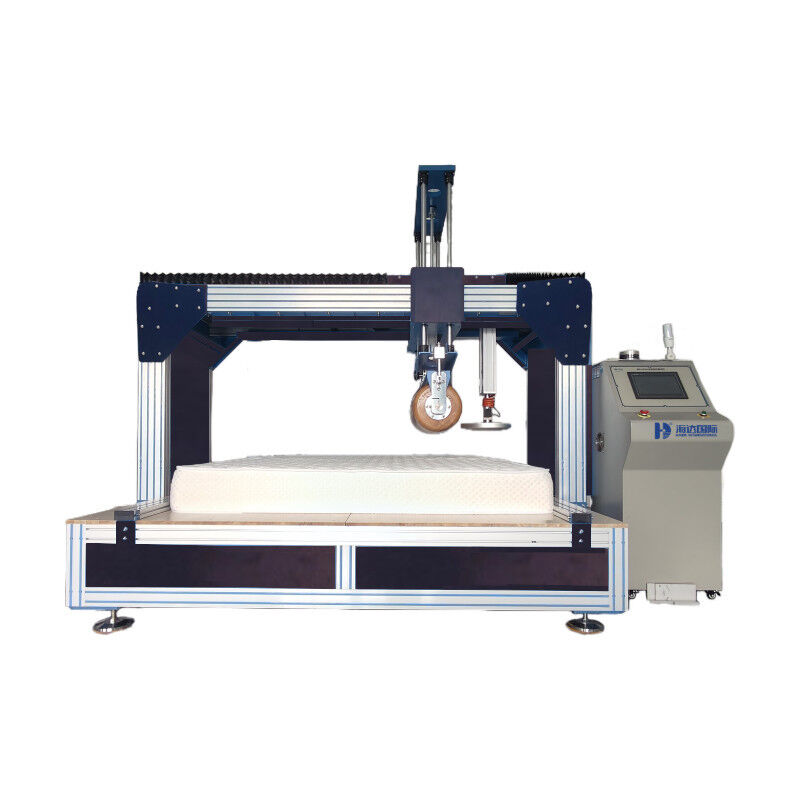

আসবাবপত্র পরীক্ষার মেশিন ইন্টিগ্রেটেড ম্যাট্রেস টেস্ট সরঞ্জাম ((পিএলসি নিয়ামক)
সাধারণ বিবরণী
আনুমানিক প্যাকেজিং আকারঃ (W*D*H) 3000*1600*2000mm
পাওয়ার সাপ্লাই সোর্সঃ ৩-পিএইচ, ৩৮০ ভি±১০%, ৫০/৬০ হার্জ
আনুমানিক মোট ওজনঃ ১৩০০ কেজি
এইচএস কোডঃ 9024800000
তিনটি কাজ
1) টেকসইতা পরীক্ষা
স্ট্যান্ডার্ড বৈশিষ্ট্য
| হোল্ডার কাঠের ব্যারেল (EN1957) |
140kg, দৈর্ঘ্য 1000mm |
| ম্যাট্রেসের সর্বাধিক আকার |
2200m×2000m×৪০০ মিমি |
| পরীক্ষার গতি |
0-20 r/min |
| নিয়ন্ত্রণ পদ্ধতি |
পিএলসি |
| পরীক্ষার চক্র |
৩০০০০ চক্র |
| মাত্রা |
২৯০০ মিমি × ২৭০০ মিমি × ১৮০০ মিমি |
| শক্তি |
AC380V±10%, 50/60Hz, তিন ফেজ |
| রোলিং স্ট্রোক সামঞ্জস্য করতে বিভিন্ন গদি অনুযায়ী (সীমা সুইচ অবস্থান সামঞ্জস্য) |
| কম ঘর্ষণ কোয়ালিটি গাইড, মাদারে পুরো ড্রাম ওজন নিশ্চিত করুন। |
| এলসিডি টাচ স্ক্রিন প্রদর্শন সহজ নিয়ন্ত্রণ এবং সেটিং প্রদান করে। |
টেস্ট স্ট্যান্ডার্ড
EN ১৯৫৭
রোলার স্পেসিফিকেশনঃ
দৈর্ঘ্যঃ ১০০০ মিমি
রোলার ব্যাসার্ধঃ φ300mm
এপ্রয়োগ পরীক্ষার উদ্দেশ্য
একটি অনুভূমিক ষড়ভুজাকার কাঠের ড্রাম রোল বা সিলিন্ডার ব্যবহার করে (দুই প্রান্তের ব্যাসার্ধ 250 মিমি, 300 মিমি এর মাঝের অংশ, ম্যাট্রেসে এগিয়ে এবং পিছনে ঘূর্ণায়মান,ম্যাট্রেসের স্থায়িত্ব মূল্যায়নের জন্য মানুষের চলাচলের অনুকরণ করা.
গদির স্থায়িত্ব পরীক্ষকটি নির্মিত হয়েছে যে কোন ধরনের গদি এবং বাক্স স্প্রিং ইউনিটের স্থায়িত্ব নির্ণয় করার জন্য, নির্মানের উপকরণ নির্বিশেষে,দীর্ঘমেয়াদী ব্যবহারের শর্ত সিমুলেট করে. এটি একটি ওজনযুক্ত রোলার নিয়ে গঠিত যা শরীরের চলাচলের অনুকরণ করার জন্য একটি পরীক্ষার মাদুর জুড়ে প্রশস্তভাবে সরানো হয়। রোলারটি যে স্ট্রোকের সাথে সরানো হয় তা খুব সহজেই সামঞ্জস্য করা যায়,বাম বা ডানদিকে স্ট্রোক নিয়ন্ত্রক স্লাইডিং দ্বারাপরীক্ষার মাদারে রোলারটি আনলোড এবং লোড করা মোটর চালিত উত্তোলন সমন্বয় দ্বারা সহজেই করা হয়।
২)EN কঠোরতা এবং উচ্চতা পরিবর্তন পরীক্ষা
কঠোরতা পরীক্ষার জন্য মোট তিনবারঃ
1. পরীক্ষার কঠোরতা 100 চক্র পরে রোলার
2রোলার (বা অন্য নির্ধারিত চক্র) 5000 চক্র পরে কঠোরতা পরীক্ষা করুন
3.৩০,০০০ চক্রের পর কঠোরতা পরীক্ষা করুন
লোডিং প্যাডঃ
স্ট্যান্ডার্ড বৈশিষ্ট্য
| লোড ব্লক |
ব্যাসার্ধ ৩৫৫ মিমি, গোলাকার বক্রতা ব্যাসার্ধ800 মিমি, 20 মিমি বাঁকা সামনে প্রান্ত ব্যাসার্ধ |
| গতি |
৯০ মিমি/মিনিট |
| স্ট্রোক |
৩৫০ মিমি |
| ড্রাইভিং পদ্ধতি |
এসএমসি ব্র্যান্ডের বৈদ্যুতিক সিলিন্ডার |
| লোড সেল |
২০০ কেজি (জার্মানি ব্র্যান্ড)টেক্সিস) |
| লোড প্লেট অবস্থান সমন্বয় |
৩০০ মিমি |
| উচ্চতা পরিবর্তন পরীক্ষা |
| পরীক্ষার পদ্ধতি |
উচ্চ নির্ভুলতা সার্ভো পরিমাপ সিস্টেম |
টেস্ট স্ট্যান্ডার্ড
EN ১৯৫৭
অ্যাপ্লিকেশন পরীক্ষার উদ্দেশ্য
পরীক্ষার মেশিনে লোডিং ডিভাইস (রোল) একটি কঠোরতা পরিমাপ ডিভাইসের সাথে একত্রিত করা হয়। এইভাবে, নমুনার পুনরায় সাজানোর প্রয়োজন ছাড়াই EN 1957 অনুযায়ী দৃঢ়তা পরীক্ষা করা যেতে পারে,এটি সার্ভো পরিমাপ সিস্টেমের মাধ্যমে উচ্চতা পরিবর্তন প্রদর্শন করতে পারে।
সামনের ফ্রেম রিইনফোর্সমেন্টকে সহজেই খুলে ফেলার পর নমুনাটি একটি নমনীয় পরীক্ষার বেস প্লেটে ঢোকানো যায়। এটি পরীক্ষার ডিভাইসটিকে অত্যন্ত কার্যকর এবং স্থান সাশ্রয় করে।
সফ্টওয়্যারটি একটি নমনীয় পরামিতি প্রবেশ, বিভিন্ন পরীক্ষার পদ্ধতি সম্পাদন, পরিমাপ মানের গ্রাফিকাল উপস্থাপনা, পরীক্ষার মূল্যায়ন এবং লগিংয়ের অনুমতি দেয়।তারপর পূর্বনির্ধারিত চক্র সংখ্যা পৌঁছেছে, পরীক্ষাটি স্বয়ংক্রিয়ভাবে শেষ হয়।
৩)এজ টেস্ট
স্ট্যান্ডার্ড বৈশিষ্ট্য
| পরীক্ষার শক্তি |
১০০০ এন |
| ড্রাইভিং পদ্ধতি |
এআইআর সিলিন্ডার |
| সময় |
৫০০০ চক্র |
| অপেক্ষা সময় |
৩ এস |
টেস্ট স্ট্যান্ডার্ড
EN 1725
অ্যাপ্লিকেশন এবং পরীক্ষার উদ্দেশ্য
মেশিনটি ম্যাট্রেসের ক্লান্তি পরীক্ষার ফাংশন বাড়ায়, এটি EN1725 অনুসারে 5000 চক্রের জন্য ম্যাট্রেসের ক্লান্তি পরীক্ষা করার জন্য 1000N বলের সাথে ম্যাট্রেসের প্রান্তে বসে থাকা মানুষের অনুকরণ করে।
