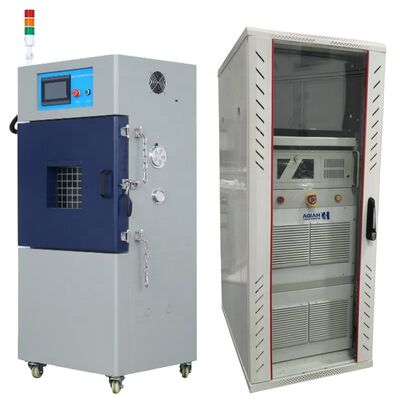

পণ্যের বিবরণ:
|
| টাইপ: | টেস্টিং মেশিন | নির্ভুলতা শ্রেণি: | উচ্চ নির্ভুলতা |
|---|---|---|---|
| নির্ভুলতা: | ≤1℃ | আবেদন: | ফটোভোলটাইক মডিউল টেস্টিং, হট স্পট এন্ডুরেন্স টেস্টিং, থার্মাল টেস্টিং, থার্মাল শক টেস্টিং |
| কাস্টমাইজড সমর্থন: | ই এম, ওডিএম | শক্তি: | 220 ভি, 50Hz |
| সুরক্ষা ক্লাস: | / | ভোল্টেজ: | 220 ভি |
| ওয়ারেন্টি: | 1 বছর | পালস পাওয়ার সাপ্লাই: | 20μs~999s (নিয়ন্ত্রণযোগ্য) |
| বর্তমান পরিসর: | 0-60A; বিচ্যুতি ±2% | থার্মাল রানওয়ে টেস্ট: | ফরোয়ার্ড কারেন্ট - বিপরীত ভোল্টেজ ≤10ms |
| ডিসি পাওয়ার সাপ্লাই: | বর্তমান পরিসীমা 0-60A; বিচ্যুতি ±1% | ভোল্টেজ পরিসীমা: | 0-20V; বিচ্যুতি ±1% |
| ভোল্টেজ অধিগ্রহণ নির্ভুলতা: | ≤0.2V | কার্যকরী পরীক্ষা: | ডায়োড IV বক্ররেখা <1s |
| তাপমাত্রা পরিসীমা: | RT~200C | তাপমাত্রা বৃদ্ধির সময়: | গড়ে 5 সে./মিনিট |
| পর্যবেক্ষণ উইন্ডো: | 250*250 মিমি | ||
| বিশেষভাবে তুলে ধরা: | ফোটোভোলটাইক মডিউল পরীক্ষার সরঞ্জাম,মডিউল থার্মাল প্রভাব টেস্টিং সরঞ্জাম,মডিউল থার্মাল টেস্টিং মেশিন |
||

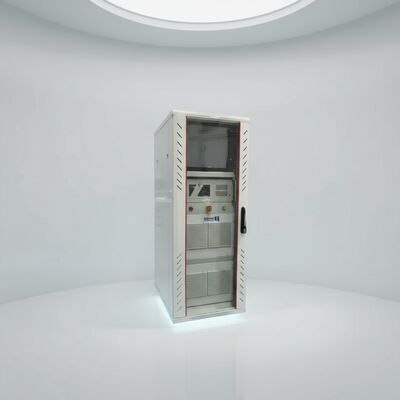

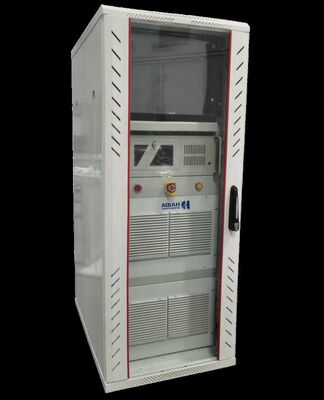

অংশ 1: বাইপাস ডায়োড পরীক্ষার পরামিতি | ||
আইটেম | স্পেসিফিকেশন | |
পালস পাওয়ার সাপ্লাই | 20μs~999s(নিয়ন্ত্রণযোগ্য) | |
বর্তমান পরিসীমা | 0-60A; বিচ্যুতি ±2% | |
ভোল্টেজ পরিসীমা | 0-5V; বিচ্যুতি ±2% | |
ডিসি পাওয়ার সাপ্লাই | বর্তমান পরিসীমা 0-60A; বিচ্যুতি ±1% | |
ভোল্টেজ পরিসীমা | 0-20V; বিচ্যুতি ±1% | |
তাপমাত্রা অধিগ্রহণ চ্যানেল নির্ভুলতা | ≤1℃ | |
ভোল্টেজ অধিগ্রহণ নির্ভুলতা | ≤0.2V | |
ডেটা অধিগ্রহণ এবং বিশ্লেষণ সিস্টেম | ক . তাপমাত্রা এবং ভোল্টেজ অধিগ্রহণ চ্যানেল অন্তর্ভুক্ত; খ. সফ্টওয়্যার স্বয়ংক্রিয়ভাবে তাপমাত্রা এবং ভোল্টেজের মধ্যে সম্পর্কের উপর ভিত্তি করে বক্ররেখা ফিট করে | |
কার্যকরী পরীক্ষা | ডায়োড I-V বক্ররেখা<1s | |
থার্মাল রানওয়ে পরীক্ষা | ফরোয়ার্ড কারেন্ট → বিপরীত ভোল্টেজ ≤10ms | |
পাওয়ার | একক ফেজ, 220V, 50Hz | |

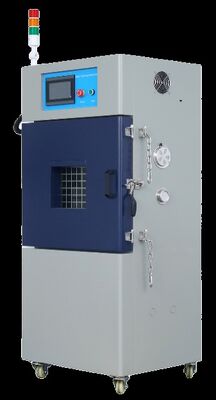

অংশ 2: থার্মাল ওভেন প্যারামিটার | ||
আইটেম | স্পেসিফিকেশন | |
অভ্যন্তরীণ মাত্রা | 400*400*400mm(W*D*H) | |
বাহ্যিক মাত্রা | 760*690*1720mm(W*D*H) | |
তাপমাত্রা পরিসীমা | RT~200C | |
তাপমাত্রা প্রদর্শন নির্ভুলতা | 0.1 C | |
তাপমাত্রা স্থিতিশীলতা | ± 1.0 C | |
তাপমাত্রা অভিন্নতা | ± 2 C | |
তাপমাত্রা বৃদ্ধির সময় | গড়ে 5 C/ মিনিট | |
নিয়ন্ত্রক | টাচ স্ক্রিন নিয়ন্ত্রণ | |
অভ্যন্তরীণ চেম্বার উপাদান | স্টেইনলেস স্টীল প্লেট | |
বাহ্যিক চেম্বার উপাদান | কোল্ড রোলড স্টিল প্লেট বেকিং বার্নিশ ট্রিটমেন্ট | |
পর্যবেক্ষণ উইন্ডো | 250*250mm | |
আলোর ব্যবস্থা | মেশিনে অভ্যন্তরীণ আলো লাগানো আছে, যা পরীক্ষার অধীনে নমুনার অবস্থা পর্যবেক্ষণ করা সহজ; | |
বাক্সের দরজা | একক দরজা বাম খোলা, বক্সের পাশে বিস্ফোরণ-প্রুফ চেইন লাগানো আছে | |
টেস্ট হোল | ডিভাইসের ডানদিকে 50 মিমি ব্যাসের 2টি পরীক্ষার ছিদ্র রয়েছে, যা তাপমাত্রা, ভোল্টেজ, কারেন্ট এবং অন্যান্য সংগ্রহ লাইন স্থাপন করা সহজ; | |
ইনসুলেশন উপাদান | উচ্চ দক্ষতা সম্পন্ন সংকুচিত গ্লাস উল; | |
ইনসুলেশন ডিভাইস | কোন ফিউজ সুইচ নেই, অতিরিক্ত তাপমাত্রা সুরক্ষা সুইচ, ফিউজ; | |
নিরাপত্তা ডিভাইস | অতিরিক্ত তাপমাত্রা অ্যালার্ম দিয়ে সজ্জিত; | |
বায়ু সঞ্চালন ব্যবস্থা | সংবহন বায়ু সঞ্চালন ব্যবস্থা | |
চাপ ত্রাণ পোর্ট | খোলা আকার 200*200mm, বাক্সের পিছনে অবস্থিত, যখন নমুনা বিস্ফোরিত হয়, তখন চাপ ত্রাণ পোর্ট খোলে চাপ আনলোড করুন | |
পাওয়ার | একক ফেজ 220V, 50Hz | |
ওজন | প্রায় 170 কেজি | |
পরীক্ষার মান | ||
আইটেম | বর্ণনা | |
পরীক্ষার মান | IEC61215-2: 2021 MQT 8 বাইপাস ডায়োড পরীক্ষা IEC 62979:2017 ফটোভোলটাইক মডিউল – বাইপাস ডায়োড-থার্মাল রানওয়ে পরীক্ষা IEC 63126:2020 উচ্চ তাপমাত্রায় অপারেশনের জন্য PV মডিউল, উপাদান এবং উপকরণগুলির যোগ্যতা অর্জনের জন্য নির্দেশিকা | |
