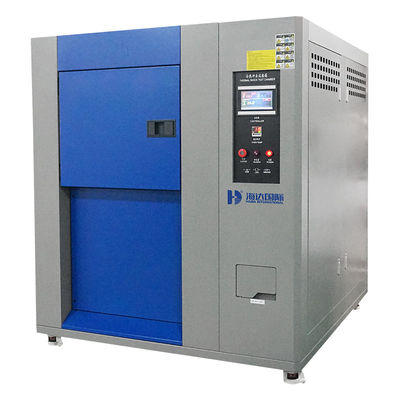

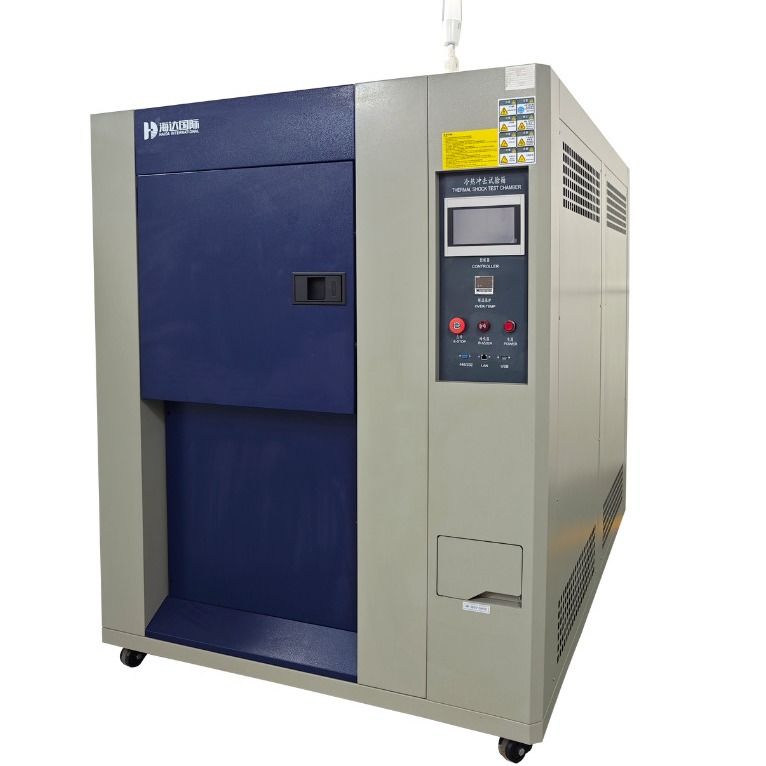

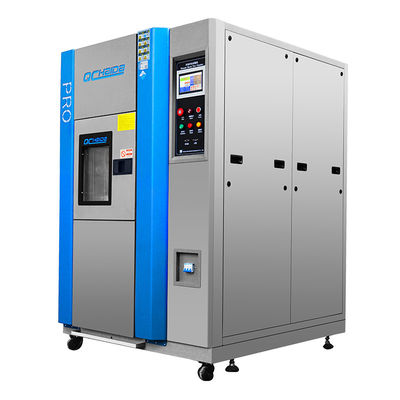

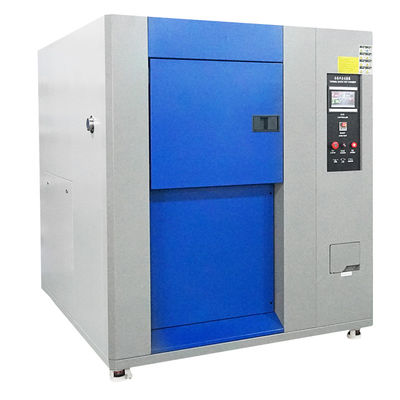

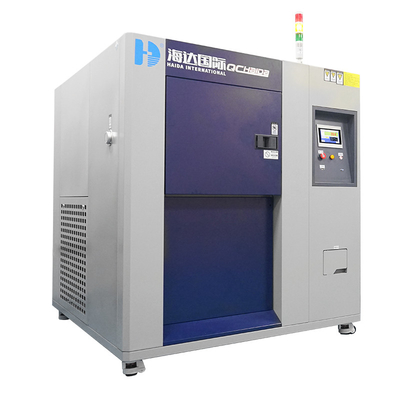

তাপীয় শক টেস্ট মেশিন পরিবেশগত পরীক্ষার সরঞ্জাম
থার্মাল শক চেম্বার.pdf
বর্ণনা:
থার্মাল শক টেস্ট মেশিনউচ্চ তাপমাত্রা এলাকা, নিম্ন তাপমাত্রা এলাকা এবং পরীক্ষা এলাকা তিন ভাগে বিভক্ত, প্রতিটি এলাকা একটি অনন্য নিরোধক কাঠামো, তাই গরম এবং ঠান্ডা প্রভাব পরীক্ষা করছেন। এবং একটি অবিচ্ছিন্ন পরিবেশে উচ্চ তাপমাত্রা এবং খুব কম তাপমাত্রার ডিগ্রী এই মুহূর্তে সহ্য করতে পারে, অর্থাৎ, তাপীয় প্রসারণ এবং সংকোচনের কারণে তাদের রাসায়নিক বা শারীরিক ক্ষতির স্বল্পতম সময়ে পরীক্ষা করুন। উপযুক্ত বস্তুগুলির মধ্যে রয়েছে ধাতু, প্লাস্টিক, রাবার, ইলেকট্রনিক্স এবং অন্যান্য উপকরণগুলি তাদের পণ্য বা রেফারেন্সের উন্নতির জন্য ভিত্তি হিসাবে ব্যবহার করা যেতে পারে
ফাংশন
উচ্চ-তাপমাত্রার প্রভাব পরীক্ষা বা নিম্ন-তাপমাত্রার প্রভাব পরীক্ষা, সর্বাধিক সময় 9999 মিনিট পর্যন্ত, সর্বাধিক চক্র সময় 9999 বার পর্যন্ত। মেশিনটি স্বয়ংক্রিয়ভাবে বা ম্যানুয়ালি প্রভাবকে সাইকেল করতে পারে বা বেছে বেছে দুটি এলাকা বা তিনটি এলাকা গরম এবং ঠান্ডার প্রভাবে সেট করতে পারে। এটি বাইনারি কুলিং সিস্টেম ব্যবহার করেছে যা শীতল করার জন্য খুব কার্যকারিতা, কুলিং সিস্টেমটি এয়ার-কুলড এবং ওয়াটার-কুলড এ বিভক্ত। এটি একটি কম্পিউটারের সাথেও সংযুক্ত হতে পারে, তবে রেকর্ড যন্ত্রটি শুধুমাত্র ঐচ্ছিক ক্রয়ের জন্য। কালার এলসিডি টাচ-কন্ট্রোল অপারেশন ইন্টারফেস চাইনিজ এবং ইংরেজির সাথে, কাজ করা সহজ।
থার্মাল শক চেম্বার অপারেটিং: প্রিট্রিটমেন্ট, প্রাথমিক পরীক্ষা, পরীক্ষা, পুনরুদ্ধার এবং অবশেষে সনাক্ত করা।
বৈশিষ্ট্য
• MIL-STD 202F, মেথড 107G, শর্ত A, B, C, এবং F পূরণ করে
MIL-STD 883, পদ্ধতি 1010.7, শর্ত A, B, C, এবং F
•সলিড-স্টেট অতিরিক্ত তাপমাত্রা / কম তাপমাত্রা সুরক্ষা
•বৈদ্যুতিক ওপেন-এয়ার নিক্রোম তারের হিটার উপাদান সমর্থিত
সিরামিক অন্তরক
• দুটি খোলা প্রান্তের পাখাযুক্ত LN2 কুলিং কয়েল
• বাহ্যিক মাউন্ট মোটর সঙ্গে কেন্দ্রাতিগ টাইপ ব্লোয়ার চাকা
• পর্যন্ত সহ বায়ুমণ্ডলীয়ভাবে সক্রিয় ক্যারেজ পরিবহন ব্যবস্থা
ছয় স্টেইনলেস স্টীল জাল পণ্য ঝুড়ি
• টাইপ 1/4" FPT সংযোগ সহ চেম্বার ড্রেন পরীক্ষা করুন
• প্রতিটি চেম্বারের জন্য দরজা সুইচ
শীতাতপ নিয়ন্ত্রণ ব্যবস্থা
· বায়ু নিয়ন্ত্রণ:জোরপূর্বক বায়ুচলাচল প্রচলন, ব্যালেন্স থার্মোস্ট্যাট পদ্ধতি (BTC)। এই পদ্ধতিটি কেবল অবিচ্ছিন্ন অপারেশনের জন্য কুলিং সিস্টেমের ক্ষেত্রেই বোঝায় না, হিটারের তাপমাত্রা সেট পয়েন্ট অনুযায়ী নিয়ন্ত্রণ ব্যবস্থা স্বয়ংক্রিয়ভাবে পিআইডি আউটপুট গণনা করে ফলাফলের আউটপুট নিয়ন্ত্রণ করে এবং শেষ পর্যন্ত একটি গতিশীল ভারসাম্য অর্জন করে।
বায়ু সঞ্চালন মানে:বায়ু সঞ্চালন ফ্যান নালী এবং স্টেইনলেস স্টিলের দীর্ঘ অক্ষের মধ্যে নির্মিত, শক্তি দক্ষ রেফ্রিজারেটর এবং নিয়ন্ত্রণ ব্যবস্থার ব্যবহার, কার্যকর এবং দক্ষ তাপ বিনিময় ভেন্টিলেটর দ্বারা, তাপমাত্রা পরিবর্তনের উদ্দেশ্য অর্জন করতে। সামঞ্জস্যযোগ্য বায়ু আউটলেট সামঞ্জস্য বল্ট দ্বারা, যার ফলে উল্লেখযোগ্যভাবে চেম্বারের তাপমাত্রা অভিন্নতা উন্নতি;
বায়ু শীতল করার পদ্ধতি:মাল্টি-স্টেজ ডায়াফ্রাম এয়ার হিট এক্সচেঞ্জার।
বায়ু গরম করা:ওয়াটকিনস মানের নিকেল ক্রোম ইলেকট্রিক হিটার।
স্পেসিফিকেশন:
|
সিস্টেম
|
ড্যাম্পার সুইচিং এর মাধ্যমে দুই-জোন পরীক্ষা
|
|
তিন-জোন চেম্বার
|
|
মডেল
|
HD-E703-50A/HD-E703-50W
|
HD-E703-100A/HD-E703-100W
|
কাস্টমাইজড
|
|
কর্মক্ষমতা
|
পরীক্ষা এলাকা
|
উচ্চ তাপমাত্রা। এক্সপোজার পরিসীমা *1
|
+60~ থেকে +200°C
|
|
নিম্ন তাপমাত্রা। এক্সপোজার পরিসীমা *1
|
-65 থেকে 0 °সে
|
|
টেম্প ওঠানামা *2
|
±1.8°C
|
|
গরম চেম্বার
|
প্রাক-তাপ উপরের সীমা
|
+200°সে
|
|
টেম্প গরম করার সময়*3
|
পরিবেষ্টিত তাপমাত্রা। 30মিনিটের মধ্যে +200°সে
|
|
কোল্ড চেম্বার
|
প্রি-কুল নিম্ন সীমা
|
-65°C
|
|
টেম্প টান ডাউন টাইম*3
|
পরিবেষ্টিত তাপমাত্রা। 70মিনিটের মধ্যে -65°সে
|
|
টেম্প পুনরুদ্ধার (2-জোন)
|
পুনরুদ্ধারের শর্ত
|
দুই-জোন: উচ্চ তাপমাত্রা। এক্সপোজার +125°C 30 মিনিট, নিম্ন তাপমাত্রা। এক্সপোজার -40°C 30 মিনিট; নমুনা 6.5 কেজি (নমুনা ঝুড়ি 1.5 কেজি)
|
|
টেম্প পুনরুদ্ধারের সময়
|
10 মিনিটের মধ্যে।
|
|
নির্মাণ
|
বাহ্যিক উপাদান
|
কোল্ড-ঘূর্ণিত মরিচা-প্রুফড স্টিলের প্লেট
|
|
পরীক্ষার এলাকা উপাদান
|
SUS304 স্টেইনলেস স্টীল
|
|
দরজা*4
|
আনলক বোতাম সহ ম্যানুয়ালি চালিত দরজা
|
|
হিটার
|
স্ট্রিপ তারের হিটার
|
|
হিমায়ন ইউনিট
|
সিস্টেম*5
|
যান্ত্রিক ক্যাসকেড রেফ্রিজারেশন সিস্টেম
|
|
কম্প্রেসার
|
Hermetically সিল স্ক্রল সংকোচকারী
|
|
সম্প্রসারণ প্রক্রিয়া
|
বৈদ্যুতিন সম্প্রসারণ ভালভ
|
|
রেফ্রিজারেন্ট
|
উচ্চ টেম্প সাইড: R404A, কম টেম্প সাইড R23
|
|
শীতল
|
স্টেইনলেস স্টীল ঢালাই প্লেট তাপ এক্সচেঞ্জার
|
|
বায়ু সংবহনকারী
|
সিরোকো ফ্যান
|
|
ড্যাম্পার ড্রাইভিং ইউনিট
|
এয়ার সিলিন্ডার
|
|
ফিটিংস
|
বাম দিকে 100 মিমি ব্যাস সহ কেবল পোর্ট (ডান দিকে এবং দর্জির তৈরি ব্যাসের আকার বিকল্প হিসাবে উপলব্ধ), নমুনা পাওয়ার সাপ্লাই কন্ট্রোল টার্মিনাল
|
|
ভিতরের মাত্রা (W x H x D)
|
350 x 400 x 350
|
500 x 450 x 450
|
কাস্টমাইজড
|
|
পরীক্ষা এলাকার ক্ষমতা
|
50L
|
100L
|
কাস্টমাইজড
|
|
পরীক্ষা এলাকা লোড
|
5 কেজি
|
10 কেজি
|
কাস্টমাইজড
|
|
বাইরের মাত্রা (W x H x D)
|
1230 x 1830 x 1270
|
1380 x 1980 x 1370
|
কাস্টমাইজড
|
|
ওজন
|
800 কেজি
|
1100 কেজি
|
N/A
|
|
ইউটিলিটি প্রয়োজনীয়তা
|
অনুমোদিত পরিবেষ্টিত অবস্থার
|
+5~30°C
|
|
পাওয়ার সাপ্লাই
|
AC380V, 50/60Hz, তিন ফেজ, 30A
|
|
শীতল জল সরবরাহ চাপ *6
|
02~0.4Mpa
|
|
শীতল জল সরবরাহের হার *6
|
8m³/ঘণ্টা
|
|
অপারেটিং শীতল জল তাপমাত্রা. পরিসীমা
|
+18 থেকে 23 ডিগ্রি সেলসিয়াস
|
|
নয়েজ লেভেল
|
70 ডিবি বা কম
|
· তাপীয় শক চেম্বার কাঠামোগত ফর্ম:থার্মাল শক চেম্বার চেম্বারগুলি যৌগিক কাঠামোর সমন্বিত রূপগুলি ব্যবহার করে, উভয়ই একটি উচ্চ-তাপমাত্রার ট্যাঙ্ক দ্বারা উপরের চেম্বারে অবস্থিত, ক্রায়োজেনিক ট্যাঙ্কের নীচের অংশে অবস্থিত, ক্যাবিনেটের পিছনে অবস্থিত এবং রেফ্রিজারেশন ইউনিটটি বাম পাশে অবস্থিত ক্যাবিনেট (সিস্টেম) দ্বারা গঠিত বৈদ্যুতিক নিয়ন্ত্রণ প্যানেলের পাশে।
· তাপীয় শক চেম্বার বাইরের বাক্স উপাদান:উচ্চ-মানের কোল্ড-ঘূর্ণিত ইস্পাত শীট, ইলেক্ট্রোস্ট্যাটিক স্প্রে করার জন্য পৃষ্ঠ।
· দেয়ালের ভিতরে তাপীয় শক চেম্বার উপাদান:SUS304 স্টেইনলেস স্টীল, জারা-প্রতিরোধী, পরিষ্কার করা সহজ, সুন্দর।
· নিরোধক উপকরণ:উচ্চ-মানের অতি-সূক্ষ্ম গ্লাস ফাইবার তুলা, আমদানি করা অদাহ্য পিইউ।
· নমুনা ধারক:স্ট্যাটিক স্টেইনলেস স্টীল নমুনা ধারক.
জানালা:বাক্সে (গরম বাক্স) একটি 350 × 250 মিমি বৈদ্যুতিক আর্দ্রতা বাধা আবরণ তাপমাত্রা পর্যবেক্ষণ উইন্ডোর দরজা খুলেছে।
· তারের থ্রেডিং গর্ত:পরীক্ষার নমুনা ধারক বাক্সের মাঝখানে ব্যাস 50MM তারের নালী খোলা।
· নমুনা ধারক ভারবহন:≥50 কেজি।
নোট
·যদি উচ্চ-তাপ এক্সপোজার পরিসীমা নিম্ন সীমা + 60°C প্রয়োজন হয় অথবা নিম্ন টেম্প এক্সপোজার রেঞ্জ নিম্ন সীমা -60°C, অনুগ্রহ করে "পরিবেশ-তাপমাত্রা এক্সপোজার" বিকল্পটি নির্বাচন করুন
·যদি তাপমাত্রার ওঠানামা ±1.8 ডিগ্রি সেলসিয়াসের নিচের প্রয়োজন হয় তাহলে অনুগ্রহ করে "নিম্ন তাপমাত্রা ওঠানামা প্যাকেজ" নির্বাচন করুন
·তাপমাত্রা হিট-আপ/পুল ডাউন সময় শুধুমাত্র স্বাধীন চেম্বার অপারেশনের সময় প্রযোজ্য
·যদি স্বয়ংক্রিয়ভাবে চালিত স্লাইডিং দরজার প্রয়োজন হয়, অনুগ্রহ করে "স্বয়ংক্রিয়ভাবে দরজা প্যাকেজ" নির্বাচন করুন
·এয়ার-কুলড কনডেন্সার / ওয়াটার-কুলড কনডেন্সার উভয়ই উপলব্ধ
·শুধুমাত্র জল-ঠান্ডা কনডেন্সারে প্রয়োগ করুন
নিরাপত্তা ডিভাইস:
1) হট চেম্বার ওভারহিট সুরক্ষা সুইচ
2) কোল্ড চেম্বার ওভারহিট সুরক্ষা সুইচ
3) এয়ার সার্কুলেটর ওভারলোড অ্যালার্ম
4) রেফ্রিজারেটর উচ্চ / নিম্ন চাপ রক্ষাকারী
5) কম্প্রেসার তাপমাত্রা সুইচ
6) বায়ু চাপ সুইচ
7) ফিউজ
8) ওয়াটার সাসপেনশন রিলে (শুধুমাত্র ওয়াটার-কুলড স্পেসিফিকেশন)
9) কম্প্রেসার সার্কিট ব্রেকার
10) হিটার সার্কিট ব্রেকার
11) পরীক্ষা এলাকা অতিরিক্ত গরম/ওভারকুল প্রটেক্টর
12) এয়ার শোধন ভালভ
দৈনিক রক্ষণাবেক্ষণ
·গরম এবং ঠান্ডা শক আমাকে একটি দীর্ঘ শাটডাউন নিয়মিতভাবে প্রতি অর্ধেক শক্তি ব্যবহার করা হয় না, পাওয়ার সময় এক ঘন্টার কম নয় এবং সম্পর্কিত খুচরা যন্ত্রাংশ এবং পরীক্ষার সরঞ্জামগুলি সঠিকভাবে কাজ করছে।
·গরম এবং ঠান্ডা শক বক্স নিয়মিত বাষ্পীভবন পরিষ্কার করা উচিত: পরিচ্ছন্নতার মাত্রা কারণ পরীক্ষা ভিন্ন, জোরপূর্বক বায়ু সঞ্চালন প্রভাব, ধূলিকণা অনেক জড়ো হবে এবং বাষ্পীভবন উপর অন্যান্য ছোট বস্তু নিয়মিত পরিষ্কার করা উচিত.
·কম-তাপমাত্রার চেম্বার সঞ্চালন ফ্যান, কনডেন্সার ফ্যান এবং পরিষ্কার ভারসাম্য সংশোধন: পরিষ্কার এবং বাষ্পীভবন একই রকম কারণ বিভিন্ন কাজের পরিবেশের চেম্বার, পাখা প্রচলন, প্রচুর পরিমাণে ধুলো এবং অন্যান্য ছোট কণা জড়ো হবে কনডেন্সার ফ্যানের উপর নিয়মিত পরিষ্কার করা উচিত।
·গরম এবং ঠান্ডা শক বক্স ডিভাইস প্যাডি অ্যাশডাউন লাই ইন্সট্রুমেন্টেশন টেকনিশিয়ান গাইডেন্সে অগ্রাধিকারযোগ্যভাবে সরানোর জন্য, গ্রাহকের স্ব-স্থানান্তরের মতো সরঞ্জামের ক্ষতি এড়াতে, সার্কিটের সঠিক অপারেশন নিশ্চিত করার জন্য পাওয়ার চালু করার আগে অবশ্যই একজন পেশাদার ইলেকট্রিশিয়ান থাকতে হবে, অথবা পুড়ে যাবে যন্ত্রপাতি সম্পর্কিত উপাদান।
একটি টাচ-স্ক্রিন এলসিডি ডিসপ্লে ব্যবহার করে অপারেশন এবং সেটিংস সরলীকৃত (অন-স্ক্রীনে নির্দেশাবলী প্রদর্শিত)। পরীক্ষার নিদর্শন, পরীক্ষার এলাকার তাপমাত্রা, তাপমাত্রা চক্র এবং প্রবণতা গ্রাফ ডিসপ্লেগুলির অ্যাল্যান্স নিশ্চিতকরণ।
|
সেটিং
|
স্পর্শ প্যানেল দ্বারা ইন্টারেক্টিভ কী ইনপুট
|
|
প্রদর্শন
|
LCD (5.7 ইঞ্চি)
|
|
তাপমাত্রা নিয়ন্ত্রণ ফাংশন
|
পরীক্ষার এলাকা: এক্সপোজার তাপমাত্রা।
হট চেম্বার: প্রি-হিটিং টেম্প।
কোল্ড চেম্বার: প্রি-কুলিং টেম্প।
|
|
পিআইডি নিয়ন্ত্রণ
|
|
প্রিসেট তাপমাত্রা পরিসীমা
|
উচ্চ তাপমাত্রা: 60 থেকে 200'C
নিম্ন তাপমাত্রা: -78 থেকে 0'C
|
|
রেজোলিউশন সেট করা হচ্ছে
|
1'C
|
|
ইনপুট
|
থার্মোকল টাইপ T (কপার/কপার-নিকেল)
|
|
সেটিং এবং ইঙ্গিত ব্যাপ্তি
|
পূর্বনির্ধারিত সময়: 0 মিনিট। 99 ঘন্টা এবং 59 মিনিট পর্যন্ত।
প্রিসেট চক্র: 1 থেকে 9,999 চক্র
|
|
আনুষঙ্গিক ফাংশন
|
টাইমার প্রিসেট
ওভারহিট/অভারকুল সুরক্ষা
পাওয়ার ব্যর্থতা/পুনরুদ্ধার নির্বাচন
তাপমাত্রা পুনরুদ্ধারের সময় সেটিং
প্রোগ্রাম মেমরি
স্বয়ংক্রিয় শক্তি বন্ধ বন্ধ
প্রোগ্রাম করা সময় প্রদর্শন
পরীক্ষা সমাপ্তি মোড নির্বাচন
প্রবণতা গ্রাফ
অ্যালার্ম ইতিহাস প্রদর্শন
সেন্সর ক্রমাঙ্কন
RS-232/ USB যোগাযোগ
|
আমাদের সেবা
পরীক্ষার প্রক্রিয়া চলাকালীন আপনি যদি ভবিষ্যতে কোনও সমস্যার সম্মুখীন হন তবে আমরা প্রতিশ্রুতি দিই যে আমরা আপনাকে এর মধ্যে একটি উত্তর দেব48ঘন্টা এবং সমাধান মধ্যে প্রদান3 কার্যদিবস. আমরা অপারেশন ভিডিও এবং ইংরেজি অপারেশন muanual অফার করতে পারেন. আমরা ভিডিও কনফারেন্স দিতে পারি। গ্রাহকদের যদি অন-সাইট পরিষেবার প্রয়োজন হয়, তবে পরিবহন এবং ভ্রমণের খরচ গ্রাহক বহন করবে।
1. প্রি-সার্ভিস
আপনার পরামর্শের জন্য 24 ঘন্টা অনলাইন পরিষেবা।
সঠিক মডেল, এবং পরিষেবার একটি সিরিজ, ব্যক্তি, পরামর্শ চয়ন করতে সহায়তা করুন।
2. মধ্যম সেবা
--আপনাকে সেরা অফার দিন
-- অনেক সেট অর্ডার জন্য ডিসকাউন্ট প্রদান
-- গ্রাহকের অনুরোধ করুন:
-- আপনার সুবিধাজনক অর্থপ্রদানের মেয়াদ চয়ন করুন।
- অবিলম্বে উত্পাদন এবং বিতরণ, সময়মতো আপনাকে অবহিত করুন।
-- আপনি আপনার ট্যাক্স কমাতে চান হিসাবে চালান মান প্রদান করতে পারেন.
3.বিক্রয়োত্তর সেবা
--1 বছরের ওয়ারেন্টি পরিষেবা এবং সমস্ত জীবন রক্ষণাবেক্ষণ।
-- কারিগরি প্রকৌশলী বিদেশে প্রশিক্ষণের জন্য উপলব্ধ।
-- কিছু অংশের জন্য বিনামূল্যে পরিবর্তন
-- রিমোট কন্ট্রোল প্রযুক্তিগত পরামর্শ
-- বিনামূল্যে ইনস্টলেশন ডিভিডি
-- রক্ষণাবেক্ষণ পরিকল্পনা
4, প্রতিশ্রুতি:
চুক্তিতে স্বাক্ষর করার সময় আমরা প্রতিশ্রুতির একটি চিঠিতে স্বাক্ষর করব, যা আমাদের প্রতি আপনার আস্থা উন্নত করবে।
5, ভাল প্যাকেজিং:
ভালো প্যাকেজিং: সিমুলেশন অ্যানিমেট্রনিক গ্রাহক ট্রাইসেরাটপগুলিকে কাঠের কেসে রাখার আগে এয়ার বাবল ফিল্ম দিয়ে আবৃত করা হয়, যেটিতে শুধুমাত্র ভালো শক শোষণ, প্রভাব প্রতিরোধ ক্ষমতা, তাপ সিলিং এবং অ-বিষাক্ত, গন্ধহীন, আর্দ্রতা ক্ষয়, ভালো স্বচ্ছতা ইত্যাদি সুবিধা রয়েছে। .
