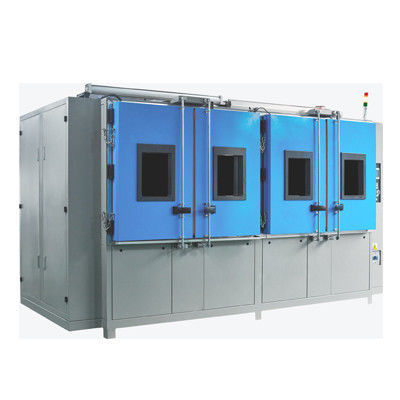

কোল্ড ঘূর্ণিত তাপ এক্সচেঞ্জার তাপীয় শক টেস্ট চেম্বার 50 / 60Hz
তাপীয় শক চেম্বার.পিডিএফ
1. বর্ণনা:
পরিবেশগত পরীক্ষা চেম্বার কোল্ড-ঘূর্ণিত তাপ এক্সচেঞ্জার তাপীয় শক চেম্বার কম তাপমাত্রা এবং উচ্চ তাপমাত্রা জমে থাকা স্লট, খোলা স্যাঁতসের পরে, ভারসাম্যহীন তাপমাত্রা নিয়ন্ত্রণের সাথে দ্রুত তাপমাত্রা সঙ্কোচন প্রভাব অর্জন করার জন্য এটি সঞ্চিত খাঁজ আমদানি পরীক্ষার স্লটে গরম এবং ঠান্ডা তাপমাত্রা গ্রহণ করবে সিস্টেম (বিটিসি), বায়ু সঞ্চালন ব্যবস্থার বিশেষ নকশা, পিআইডি ম্যাসকে এসএসআর নিয়ন্ত্রণের পদ্ধতিতে তাপটি হ্রাসের পরিমাণের সমান add
গরম এবং ঠান্ডা প্রভাব পরীক্ষা বাক্স অপারেশন: pretreatment, প্রাথমিক পরিদর্শন, পরীক্ষা, পুনরুদ্ধার,
শীতাতপ নিয়ন্ত্রণ ব্যবস্থা
1, বায়ু নিয়ন্ত্রণ: জোর করে বায়ুচলাচল সঞ্চালন, ভারসাম্য তাপস্থাপক পদ্ধতি (বিটিসি)। এই পদ্ধতিটি কেবল ক্রমাগত অপারেশনের জন্য কুলিং সিস্টেমের ক্ষেত্রে বোঝায় না, স্বয়ংক্রিয়ভাবে পিআইডি আউটপুট গণনা করে ফলাফলের আউটপুট নিয়ন্ত্রণ করতে হিটারের তাপমাত্রা সেট পয়েন্ট অনুযায়ী নিয়ন্ত্রণ ব্যবস্থা এবং শেষ পর্যন্ত একটি গতিশীল ভারসাম্য অর্জন করে।
2, বায়ু সঞ্চালনের অর্থ: বায়ু সংবহন পাখা নালী এবং স্টেইনলেস স্টিলের দীর্ঘ অক্ষের মধ্যে নির্মিত, তাপমাত্রা পরিবর্তনের উদ্দেশ্য অর্জনের জন্য কার্যকর এবং দক্ষ তাপ এক্সচেঞ্জ ভেন্টিলেটর দ্বারা শক্তি দক্ষ রেফ্রিজারেটর এবং নিয়ন্ত্রণ ব্যবস্থার ব্যবহার। স্থায়ী বায়ু আউটলেট বল্টেজ সামঞ্জস্য করে, এর ফলে চেম্বারের তাপমাত্রার একতা উল্লেখযোগ্যভাবে উন্নত করে;
3, এয়ার কুলিং পদ্ধতি: মাল্টি-স্টেজ ডায়াফ্রাম এয়ার হিট এক্সচেঞ্জার।
4, এয়ার হিটিং: ওয়াটকিন্স মানের নিকেল ক্রোম বৈদ্যুতিন হিটার।
2. উচ্চ এবং নিম্ন তাপমাত্রার তাপীয় শক টেস্ট চেম্বারের বিশেষ উল্লেখ :
পদ্ধতি | দ্বি-অঞ্চল পরীক্ষা দাম্পের স্যুইচিংয়ের মাধ্যমে |
থ্রি-জোন চেম্বার |
মডেল | এইচডি E703- 50A / এইচডি E703-50W | এইচডি E703-100A / এইচডি E703-100W | কাস্টমাইজড |
কর্মক্ষমতা | পরীক্ষার অঞ্চল | রুক্ষ মেজাজ. এক্সপোজার রেঞ্জ * 1 | + 60 ~ থেকে + 200। সে |
স্বল্প টেম্পোর এক্সপোজার রেঞ্জ * 1 | -65to 0 ° সে |
টেম্প। ওঠানামা * 2 | ± 1.8 ° সেঃ |
গরম চেম্বার | প্রাক-উত্তরের উপরের সীমা | + + 200 ° সেঃ |
টেম্প। উত্তাপ সময় * 3 | পরিবেষ্টনকারী টেম্প. 30 মিমি মধ্যে + 200 ° সে |
শীতকক্ষ | প্রাক শীতল নিম্ন সীমা | -65 ° সেঃ |
টেম্প। সময় টানুন * 3 | পরিবেষ্টনকারী টেম্প. 70 মিমি মধ্যে -65 ডিগ্রি সেলসিয়াস |
টেম্প। পুনরুদ্ধার (2-অঞ্চল) | পুনরুদ্ধার শর্ত | দ্বি-অঞ্চল: উচ্চ অস্থায়ী। এক্সপোজার + 125 ডিগ্রি সেলসিয়াস 30 মিনিট, কম অস্থায়ী। এক্সপোজার -40; সে 30 মিনিট; নমুনা 6.5 কেজি (নমুনা ঝুড়ি 1.5 কেজি) |
টেম্প। পুনরুদ্ধারের সময় | 10 মিনিটের মধ্যে |
নির্মাণ | বাহ্যিক উপাদান | শীতল-ঘূর্ণিত মরিচা-প্রমাণিত ইস্পাত প্লেট |
পরীক্ষামূলক অঞ্চল উপাদান | SUS304 স্টেইনলেস স্টিল |
ডোর * 4 | আনলক বোতাম সহ ম্যানুয়ালি পরিচালিত দরজা |
উনান | স্ট্রিপ তারের হিটার |
রেফ্রিজারেশন ইউনিট | সিস্টেম * 5 | যান্ত্রিক ক্যাসকেড রেফ্রিজারেশন সিস্টেম |
সংকোচকারী | হারমেটিকালি সিল স্ক্রোল সংক্ষেপক |
সম্প্রসারণ প্রক্রিয়া | বৈদ্যুতিন সম্প্রসারণ ভালভ |
স্নিগ্ধকারী | হাই টেম্প সাইড: R404A, লো টেম্প সাইড আর 23 |
শীতল | স্টেইনলেস স্টিল ঝালাই প্লেট হিট এক্সচেঞ্জার |
এয়ার সার্কুলেটর | সিরোক্কো ফ্যান |
দাম্পের ড্রাইভিং ইউনিট | বায়ু সিলিন্ডার |
জিনিসপত্র | বাম দিকে 100 মিমি ব্যাসের তারের বন্দর (ডান দিক এবং টেইলার দিয়ে তৈরি ব্যাস আকার বিকল্প হিসাবে উপলব্ধ), নমুনা বিদ্যুৎ সরবরাহ নিয়ন্ত্রণ টার্মিনাল |
ভিতরে মাত্রা (ডাব্লু এক্স এইচ এক্স ডি) | 350 x 400 x 350 | 500 x 450 x 450 | কাস্টমাইজড |
পরীক্ষার ক্ষেত্রের ক্ষমতা | 50L | 100L | কাস্টমাইজড |
পরীক্ষার ক্ষেত্রের লোড | 5 কেজি | 10 কেজি | কাস্টমাইজড |
বাইরের মাত্রা (ডাব্লু এক্স এইচ এক্স ডি) | 1230 x 1830 x 1270 | 1380 x 1980 x 1370 | Cust omized |
ওজন | 800kg | 1100kg | এন / এ |
| ইউটিলিটি প্রয়োজনীয়তা | অনুমোদিত পরিবেশের শর্তসমূহ | + + 5 ~ 30 ° সি |
বিদ্যুৎ সরবরাহ | AC380V, 50 / 60Hz, তিন ধাপ, 30 এ |
শীতল জল সরবরাহ চাপ * 6 | 02 ~ 0.4Mpa |
শীতল জল সরবরাহের হার * 6 | 8 মি / ঘন্টা |
কুলিং ওয়াটার টেম্পারেটিং চলছে। পরিসর | +18 থেকে 23 ° সে |
শব্দ স্তর | 70 ডিবি বা তার চেয়ে কম |
শক চেম্বার নিম্নলিখিত হিসাবে কাজ করে:
1, কম তাপমাত্রার স্টোরেজ ট্যাঙ্কগুলি: ট্যাঙ্কের তাপমাত্রা নালী হিটার, বাষ্পীভবন এবং ফ্যানের কাজের স্থিতি দ্বারা নির্ধারিত হয়। ওয়ার্কিং চেম্বারে বাষ্পীভবনের মধ্যে প্রবাহিত রেফ্রিজার্টকে প্রসারিত করার জন্য প্রসারিত ভালভের পরে, তাপ চোষনের তাপমাত্রা হ্রাস করার জন্য তাপীকরণ শোষণ এবং গ্যাসীয়করণের চেম্বার; গ্যাসযুক্ত রেফ্রিজারেন্ট চুষে এবং একটি উচ্চ তাপমাত্রায় সংকুচিত করা হয়, কনডেনসার সংকোচকে উচ্চ চাপের গ্যাস এটি তরল হয়ে যায় এবং তারপরে স্ক্রিনিং প্রোগ্রাম হয়, এবং পরিশেষে সম্প্রসারণ ভাল্বের মাধ্যমে কার্যকরী চেম্বারে পুনরায় প্রবেশের পরে থ্রোটল হয় এবং বাষ্পীভবন তাপ শোষণ করে is এবং গ্যাসিফাই করুন এবং তারপরে সংক্ষেপক সংক্ষেপক দ্বারা সংকুচিত।
2, উচ্চ-তাপমাত্রা স্টোরেজ ট্যাঙ্কগুলি: সনাক্তকরণ তাত্ক্ষণিকতা থেকে একটি কেন্দ্রীয় নিয়ামক তাপমাত্রা সংবেদনশীল সংকেত, এবং সেট তাপমাত্রা সংকেতের সাথে তুলনা করা হয়, শক্ত রাষ্ট্র রিলে নিয়ন্ত্রণ করার জন্য উপকরণ পিআইডি লজিক সার্কিট আউটপুট সিগন্যালের মাধ্যমে প্রাপ্ত তুলনা সংকেতটি বন্ধ বা সামঞ্জস্য করা হয় হিটিং সময় অনুপাত আউটপুট শক্তি স্তর, যাতে স্বয়ংক্রিয় তাপমাত্রা নিয়ন্ত্রণের উদ্দেশ্য অর্জন করা।
3, তাপমাত্রার শক টেস্ট চেম্বার: মিটারটি স্বয়ংক্রিয়ভাবে নিয়ন্ত্রণ করে উচ্চ তাপমাত্রা ভালভ, স্টোরেজ চেম্বারের মধ্যে নিম্ন বা উচ্চ তাপমাত্রা যথাক্রমে একটি বদ্ধ বায়ু সঞ্চালন সিস্টেম এবং নিম্ন তাপমাত্রা বাক্স বা বাক্সগুলি গঠনের জন্য পরিবর্তিত হয়, দ্রুত টার্গেট টেস্টে পৌঁছে যায়।
মন্তব্য
1. যদি উচ্চ-টেম্পের এক্সপোজার রেঞ্জের নিম্ন সীমা + 60 ° C প্রয়োজন হয় বা কম টেম্পোর এক্সপোজারের সীমাটি নিম্ন সীমা -60 ° C হয় তবে দয়া করে "পরিবেষ্টিত-তাপমাত্রার এক্সপোজার" বিকল্পটি নির্বাচন করুন
২. যদি অস্থির ওঠানামা ± 1.8 ° C এর নীচে প্রয়োজন হয় তবে দয়া করে "লো অস্থির ওঠানামা প্যাকেজ" নির্বাচন করুন
৩. তাপমাত্রা তাপ-আপ / টান ডাউন সময় কেবল স্বাধীন চেম্বার অপারেশনের সময় প্রযোজ্য
৪. যদি স্বয়ংক্রিয়ভাবে পরিচালিত স্লাইডিং দরজা প্রয়োজন হয় তবে দয়া করে "স্বয়ংক্রিয়ভাবে দরজা প্যাকেজ" নির্বাচন করুন
5. এয়ার কুলড কনডেনসার / ওয়াটার-কুলড কনডেনসার উভয়ই উপলব্ধ
Water. শুধুমাত্র জল-কুলড কনডেনসারেই প্রয়োগ করুন
3. উচ্চ এবং নিম্ন তাপমাত্রার তাপীয় শক টেস্ট চেম্বারের সুরক্ষা ডিভাইস :
- গরম চেম্বার ওভারহিট প্রোটেকশন সুইচ
- কোল্ড চেম্বার ওভারহিট প্রোটেকশন সুইচ
- এয়ার সার্কুলেটর ওভারলোড অ্যালার্ম
- ফ্রিজ উচ্চ / নিম্নচাপ প্রটেক্টর
- সংক্ষেপক তাপমাত্রা সুইচ
- বায়ু চাপ সুইচ
- দ্রব করা
- জল স্থগিতাদেশ রিলে (জল-শীতল স্পেসিফিকেশন)
- সংকোচকারী সার্কিট ব্রেকার
- হিটার সার্কিট ব্রেকার
- পরীক্ষার ক্ষেত্রের ওভারহিট / ওভারকুল প্রোটেক্টর
- এয়ার শুদ্ধি ভালভ
নিয়ন্ত্রণ
কোনও টাচ-স্ক্রিনের এলসিডি ডিসপ্লে (অন স্ক্রিনে প্রদর্শিত নির্দেশাবলী) ব্যবহারের মাধ্যমে অপারেশন এবং সেটিংস সরল করে তোলা হয়েছে। পরীক্ষার ধরণগুলি, পরীক্ষার ক্ষেত্রের তাপমাত্রা, তাপমাত্রা চক্র এবং ট্রেন্ডের গ্রাফ প্রদর্শনগুলির অ-অগলেন্স নিশ্চিতকরণ।
স্থাপন | টাচ প্যানেল দ্বারা ইন্টারেক্টিভ কী ইনপুট |
প্রদর্শন | LCD (5.7 ইঞ্চি) |
তাপমাত্রা নিয়ন্ত্রণ ফাংশন | পরীক্ষার ক্ষেত্র: এক্সপোজার টেম্পের। হট চেম্বার: প্রাক-হিটিং টেম্পোর শীতল চেম্বার: প্রাক কুলিং টেম্প |
পিআইডি নিয়ন্ত্রণ |
প্রিসেট তাপমাত্রার পরিসীমা | উচ্চ তাপমাত্রা: 60 to200'C নিম্ন তাপমাত্রা: -78 থেকে 0 'সে |
রেজুলেশন সেট করা হচ্ছে | 1'C |
ইনপুট | থার্মোকল টাইপ টি (তামা / তামা-নিকেল) |
সীমা নির্ধারণ এবং ব্যাপ্তি সীমা | প্রিসেট সময়: 0 মিনিট 99 ঘন্টা এবং 59 মিনিট। প্রিসেট চক্র: 1 থেকে 9,999 চক্র |
আনুষাঙ্গিক ফাংশন | টাইমার প্রিসেট ওভারহিট / ওভারকুল সুরক্ষা পাওয়ার ব্যর্থতা / পুনরুদ্ধার নির্বাচন তাপমাত্রা পুনরুদ্ধারের সময় নির্ধারণ প্রোগ্রাম স্মৃতি স্বয়ংক্রিয় পাওয়ার শাট-অফ প্রোগ্রামযুক্ত সময় প্রদর্শন পরীক্ষার সমাপ্তি মোড নির্বাচন ট্রেন্ড গ্রাফ অ্যালার্ম ইতিহাস প্রদর্শন সেন্সর ক্রমাঙ্কন আরএস -232 / ইউএসবি যোগাযোগ |
দৈনন্দিন রক্ষণাবেক্ষণ
1. থার্মাল শক আমাকে একটি দীর্ঘ শাটডাউন প্রতি অর্ধ শক্তি নিয়মিত ব্যবহার করা হয় না, পাওয়ার সময় এক ঘন্টার কম হয় না, এবং সম্পর্কিত খুচরা যন্ত্রাংশ এবং পরীক্ষার সরঞ্জাম সঠিকভাবে কাজ করে।
২. গরম এবং ঠান্ডা শক বাক্সটি নিয়মিত বাষ্পীভবনকে পরিষ্কার করা উচিত: পরিচ্ছন্নতার স্তরগুলি কারণ পরীক্ষাটি আলাদা, জোর করে বায়ু সংবহন প্রভাবের মধ্যে, প্রচুর ধূলিকণা সংগ্রহ করা হবে এবং বাষ্পীভবনের অন্যান্য ছোট ছোট জিনিসগুলি নিয়মিত পরিষ্কার করা উচিত।
৩. নিম্ন-তাপমাত্রার চেম্বার সংবহন পাখা, কনডেনসার পাখা এবং পরিষ্কার ব্যালেন্স সংশোধন: বিভিন্ন কর্ম পরিবেশের চেম্বারের কারণে পরিচ্ছন্নতা এবং বাষ্পীভবন একই রকম, প্রচলিত ফ্যান, কনডেনসার ভক্তদের উপর প্রচুর ধূলিকণা সংগ্রহ করবে এবং অন্যান্য ছোট কণার সামগ্রীগুলি নিয়মিত করা উচিত পরিস্কার করা।
৪. ডিভাইস থার্মাল শক আমাকে প্যাডি এশডাউন লাই ইন্সট্রুমেন্টেশন সেরা কারিগরি স্টাফ গাইডেন্সে সঞ্চারিত করতে, গ্রাহকের স্ব-স্থান পরিবর্তনের মতো সরঞ্জামগুলির ক্ষতি এড়ানোর জন্য, সার্কিটের সঠিক অপারেশন নিশ্চিত করার জন্য পাওয়ার চালু করার আগে একজন পেশাদার ইলেকট্রিশিয়ান থাকতে হবে, বা সরঞ্জাম সম্পর্কিত উপাদান পোড়া হবে।

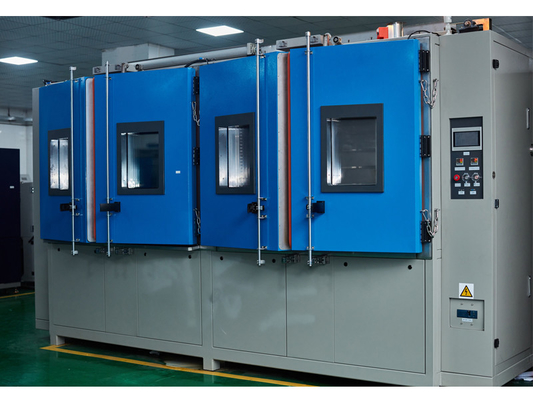

4. দেখুন:
(টেস্ট চেম্বার)
