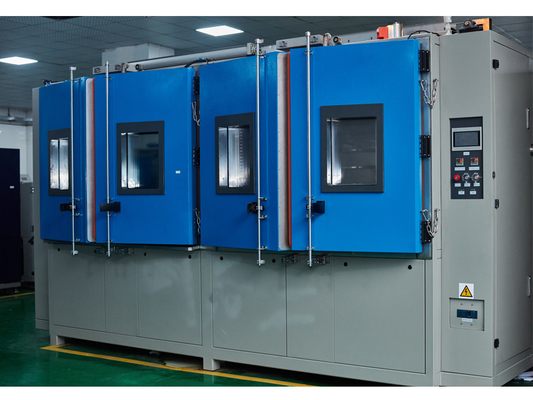

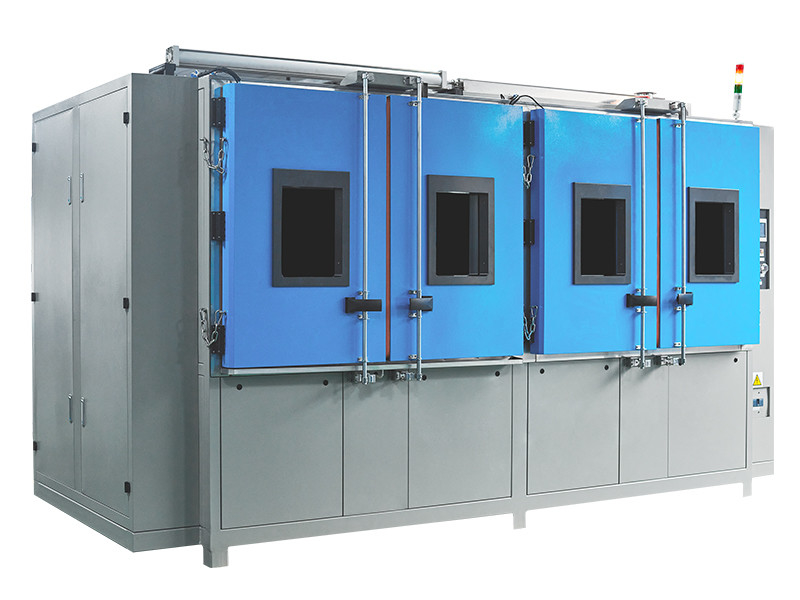

ইভাপোরেটিভ কনডেনসার থার্মাল বিটিসি টাই এয়ার সার্কুলেশন থার্মাল শক চেম্বার
থার্মাল শক চেম্বার.pdf
বর্ণনা:
ইভাপোরেটিভ কনডেনসার থার্মাল বিটিসি টাই এয়ার সার্কুলেশন থার্মাল শক চেম্বার ব্যবহার করা হয় কম্পোজিট ম্যাটেরিয়াল স্ট্রাকচার পরীক্ষা করার জন্য, তাত্ক্ষণিকভাবে অত্যন্ত উচ্চ তাপমাত্রা এবং ক্রমাগত পরিবেশে নিম্ন তাপমাত্রা ডিগ্রী সহ্য করতে পারে, যাতে স্বল্পতম সময়ে তার তাপ বিলিজ পরীক্ষা করা যায়। রাসায়নিক বা শারীরিক ক্ষতি দ্বারা সৃষ্ট ঠান্ডা সঙ্কুচিত
মান পূরণ করুন:
কম তাপমাত্রায় GB/T2423.1 পরীক্ষা পদ্ধতি; GB/T2423.2 উচ্চ তাপমাত্রা পরীক্ষা পদ্ধতি;
GB/T2423.22 তাপমাত্রা পরীক্ষা; GJB150.5 তাপমাত্রা প্রভাব পরীক্ষা;
GJB360.7-87 তাপমাত্রা প্রভাব পরীক্ষা; GJB367.2-87, 405 তাপমাত্রা প্রভাব পরীক্ষা।
SJ/y73 T10187-91 সিরিজের তাপমাত্রা পরীক্ষা চেম্বার SJ/y73 T10186-91 সিরিজের তাপমাত্রা পরীক্ষা চেম্বার
IEC68-2-14 _ GB/T2424.13 N_ তাপমাত্রা পরিবর্তনের পরীক্ষা পদ্ধতি - তাপমাত্রা পরিবর্তন পরীক্ষার নির্দেশিকা 2002 পরীক্ষা পদ্ধতি
GB/T2423.22-2002 তাপমাত্রা আবহাওয়া পরীক্ষা QC/T17-92 অটো পার্টস সাধারণ নিয়ম
EIA364-32 থার্মাল শক টেস্ট প্রোগ্রাম (তাপমাত্রা চক্র) বৈদ্যুতিক সংযোগকারী এবং পরিবেশগত প্রভাব মূল্যায়নের সকেট
রেফ্রিজারেশন সিস্টেম
রেফ্রিজারেশন সিস্টেম এবং কম্প্রেসার: চেম্বার কুলিং রেট এবং ন্যূনতম তাপমাত্রার প্রয়োজনীয়তা নিশ্চিত করতে, আধা-হারমেটিক কম্প্রেসার দ্বারা গঠিত জার্মান কোপেল্যান্ডব্যানের বাইনারি ক্যাসকেড ফ্রেয়ন রেফ্রিজারেশন সিস্টেম ব্যবহার করে পরীক্ষা চেম্বার।ক্যাসকেড হিমায়ন চক্র সিস্টেম একটি উচ্চ চাপ এবং একটি নিম্ন চাপ হিমায়ন চক্র, যা কন্টেইনার বাষ্পীভবন কনডেনসারের সাথে সংযুক্ত থাকে, বাষ্পীভবনকারী এবং কনডেনসার উচ্চ চাপ সঞ্চালনের একটি কনডেন্সার হিসাবে একটি নিম্নচাপ সঞ্চালন বাষ্পীভবন হিসাবে কাজ করবে।
রেফ্রিজারেশন সিস্টেমের এনার্জি রেগুলেশন টেকনোলজির ডিজাইন এবং প্রয়োগ, একটি কার্যকরী চিকিৎসা গ্যারান্টি দিতে পারে কিন্তু এনার্জি এবং কুলিং ক্ষমতার উপরও রেফ্রিজারেশন সিস্টেমগুলিকে রেফ্রিজারেশন ইউনিটের স্বাভাবিক অপারেশনের ক্ষেত্রে সামঞ্জস্য করা যেতে পারে, যাতে রেফ্রিজারেশন সিস্টেমের অপারেটিং খরচ এবং ব্যর্থতা কমে যায়। অর্থনীতির আরও একটি অবস্থার জন্য।
হিমায়ন কাজ:
হিমায়ন চক্রের স্তরটি কার্ডের বিরুদ্ধে ব্যবহার করা হয় যদি চক্রটি, যা দুটি আইসোথার্মাল এবং দুটি অ্যাডিয়াব্যাটিক প্রক্রিয়া নিয়ে গঠিত, যার প্রক্রিয়াটি নিম্নরূপ: একটি রেফ্রিজারেন্টের মাধ্যমে কম্প্রেসার অ্যাডিয়াব্যাটিক কম্প্রেশন উচ্চ চাপে, শক্তি খরচ নিষ্কাশন গ্যাস তাপমাত্রা কনডেন্সার মাধ্যমে refrigerant পরে isothermally মধ্যে এবং চার সপ্তাহ মাঝারি তাপ বিনিময় মাঝারি তাপ চারপাশে.শাটঅফ ভালভের মাধ্যমে রেফ্রিজারেন্ট প্রবাহিত হওয়ার পরে, যখন রেফ্রিজারেন্টের তাপমাত্রা কমে যায়।এই লুপ আবার এবং আবার শীতল উদ্দেশ্য অর্জন.
স্পেসিফিকেশন
|
পদ্ধতি
|
ড্যাম্পার সুইচিং এর মাধ্যমে দুই-জোন পরীক্ষা
|
|
তিন-জোন চেম্বার
|
|
মডেল
|
HD-E703-50A/HD-E703-50W
|
HD-E703-100A/HD-E703-100W
|
কাস্টমাইজড
|
|
কর্মক্ষমতা
|
পরীক্ষা এলাকা
|
রুক্ষ মেজাজ.এক্সপোজার পরিসীমা *1
|
+60~ থেকে +200°C
|
|
নিম্ন তাপমাত্রা।এক্সপোজার পরিসীমা *1
|
-65 থেকে 0 °সে
|
|
টেম্পওঠানামা *2
|
±1.8°C
|
|
গরম চেম্বার
|
প্রাক-তাপ উপরের সীমা
|
+200°সে
|
|
টেম্পগরম করার সময়*3
|
পরিবেষ্টনকারী টেম্প.30মিনিটের মধ্যে +200°সে
|
|
কোল্ড চেম্বার
|
প্রি-কুল নিম্ন সীমা
|
-65°C
|
|
টেম্পটান ডাউন টাইম*3
|
পরিবেষ্টনকারী টেম্প.70মিনিটের মধ্যে -65°সে
|
|
টেম্পপুনরুদ্ধার (2-জোন)
|
পুনরুদ্ধারের শর্ত
|
দুই-জোন: উচ্চ তাপমাত্রা।এক্সপোজার +125°C 30 মিনিট, নিম্ন তাপমাত্রা।এক্সপোজার -40°C 30 মিনিট;নমুনা 6.5 কেজি (নমুনা ঝুড়ি 1.5 কেজি)
|
|
টেম্পপুনরুদ্ধারের সময়
|
10 মিনিটের মধ্যে।
|
|
নির্মাণ
|
বাহ্যিক উপাদান
|
কোল্ড-ঘূর্ণিত মরিচা-প্রুফড স্টিলের প্লেট
|
|
পরীক্ষার এলাকা উপাদান
|
SUS304 স্টেইনলেস স্টীল
|
|
দরজা*4
|
আনলক বোতাম সহ ম্যানুয়ালি চালিত দরজা
|
|
হিটার
|
স্ট্রিপ তারের হিটার
|
|
হিমায়ন ইউনিট
|
সিস্টেম*5
|
যান্ত্রিক ক্যাসকেড রেফ্রিজারেশন সিস্টেম
|
|
কম্প্রেসার
|
Hermetically সিল স্ক্রল সংকোচকারী
|
|
সম্প্রসারণ প্রক্রিয়া
|
বৈদ্যুতিন সম্প্রসারণ ভালভ
|
|
রেফ্রিজারেন্ট
|
উচ্চ টেম্প সাইড: R404A, কম টেম্প সাইড R23
|
|
শীতল
|
স্টেইনলেস স্টীল ঢালাই প্লেট তাপ এক্সচেঞ্জার
|
|
বায়ু সংবহনকারী
|
সিরোকো ফ্যান
|
|
ড্যাম্পার ড্রাইভিং ইউনিট
|
বায়ু সিলিন্ডার
|
|
ফিটিংস
|
বাম দিকে 100 মিমি ব্যাস সহ কেবল পোর্ট (ডান দিকে এবং দর্জির তৈরি ব্যাসের আকার বিকল্প হিসাবে উপলব্ধ), নমুনা পাওয়ার সাপ্লাই কন্ট্রোল টার্মিনাল
|
|
ভিতরের মাত্রা (W x H x D)
|
350 x 400 x 350
|
500 x 450 x 450
|
কাস্টমাইজড
|
|
পরীক্ষা এলাকার ক্ষমতা
|
50L
|
100L
|
কাস্টমাইজড
|
|
পরীক্ষা এলাকা লোড
|
5 কেজি
|
10 কেজি
|
কাস্টমাইজড
|
|
বাইরের মাত্রা (W x H x D)
|
1230 x 1830 x 1270
|
1380 x 1980 x 1370
|
কাস্টমাইজড
|
|
ওজন
|
800 কেজি
|
1100 কেজি
|
N/A
|
|
ইউটিলিটি প্রয়োজনীয়তা
|
অনুমোদিত পরিবেষ্টিত অবস্থার
|
+5~30°C
|
|
পাওয়ার সাপ্লাই
|
AC380V, 50/60Hz, তিন ফেজ, 30A
|
|
শীতল জল সরবরাহ চাপ*6
|
02~0.4Mpa
|
|
শীতল জল সরবরাহের হার*6
|
8m³/ঘণ্টা
|
|
অপারেটিং শীতল জল তাপমাত্রা.পরিসীমা
|
+18 থেকে 23 ডিগ্রি সেলসিয়াস
|
|
শব্দ স্তর
|
70 ডিবি বা কম
|
মন্তব্য
1. যদি উচ্চ-তাপ এক্সপোজার পরিসীমা নিম্ন সীমা + 60°C প্রয়োজন হয় বা নিম্ন টেম্প এক্সপোজার রেঞ্জ নিম্ন সীমা -60°C, অনুগ্রহ করে "পরিবেশ-তাপমাত্রা এক্সপোজার" বিকল্পটি নির্বাচন করুন
2. তাপমাত্রার ওঠানামা ±1.8°C এর নিচে হলে অনুগ্রহ করে "লো টেম্প ফ্লাকচুয়েশন প্যাকেজ" নির্বাচন করুন
3. তাপমাত্রা হিট-আপ/পুল ডাউন সময় শুধুমাত্র স্বাধীন চেম্বার অপারেশনের সময় প্রযোজ্য
4. যদি স্বয়ংক্রিয়ভাবে চালিত স্লাইডিং দরজার প্রয়োজন হয়, অনুগ্রহ করে "স্বয়ংক্রিয়ভাবে দরজা প্যাকেজ" নির্বাচন করুন
5. এয়ার-কুলড কনডেন্সার / ওয়াটার-কুলড কনডেন্সার উভয়ই উপলব্ধ
6. শুধুমাত্র জল-ঠান্ডা কনডেন্সারে প্রয়োগ করুন
