ল্যাবরেটরি মেটেরিয়াল ট্রান্সপোর্ট সিমুলেশন ভাইব্রেশন টেস্টিং ইকুইপমেন্ট
ভূমিকা:
ইলেক্ট্রো-ডাইনামিক ভাইব্রেশন টেস্টিং ইকুইপমেন্টপ্রতিরক্ষা, বিমান চালনা, মহাকাশ, যোগাযোগ, ইলেকট্রনিক্স, অটোমোবাইল, গৃহস্থালী যন্ত্রপাতি এবং অন্যান্য শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।এই ধরণের সরঞ্জামগুলি প্রাথমিক ত্রুটিগুলি আবিষ্কার করার জন্য ব্যবহৃত হয়, প্রকৃত কাজের অবস্থা এবং কাঠামোর শক্তি পরীক্ষা অনুকরণ করে, পণ্যের প্রয়োগ প্রশস্ত, প্রয়োগের প্রস্থ সুস্পষ্ট, পরীক্ষার প্রভাব উল্লেখযোগ্য এবং নির্ভরযোগ্য।সাইন ওয়েভ, এফএম, সুইপ, প্রোগ্রামেবল, ফ্রিকোয়েন্সি গুণক, লগারিদম, সর্বোচ্চ ত্বরণ, প্রশস্ততা মডুলেশন, সময় নিয়ন্ত্রণ, সম্পূর্ণ ফাংশন কম্পিউটার নিয়ন্ত্রণ, সাধারণ স্থির ত্বরণ/নির্দিষ্ট প্রশস্ততা।3 মাসের পরীক্ষা চালানোর জন্য ক্রমাগত ব্যর্থতার মাধ্যমে সরঞ্জাম, স্থিতিশীল কর্মক্ষমতা, নির্ভরযোগ্য গুণমান।
ইলেক্ট্রো-ডাইনামিক ভাইব্রেশন টেস্টিং সিস্টেম পারফরম্যান্স ডেটা শীট:
| শেকার (মডেল#EDM-2000) |
| সাইন ফোর্স (পিক) |
30kN |
| শক বল (শিখর) |
60 kN |
| কম্পাংক সীমা |
5～2,600 Hz |
| স্থানচ্যুতি (নিরবিচ্ছিন্ন) |
100 মিমি |
| সর্বোচ্চবেগ |
1.8 m/s |
| সর্বোচ্চত্বরণ |
75 জি |
| আর্মেচার ব্যাস |
445 মিমি |
| 1সেন্টঅনুরণিত ফ্রিকোয়েন্সি অর্ডার করুন |
2,400 Hz |
| অনুমোদনযোগ্য উদ্ভট মুহূর্ত |
500 Nxm |
| আর্মেচার ওজন |
40 কেজি |
| HE/ST স্ক্রু মাত্রা |
M10 (মেট্রিক) |
| অক্ষীয় কম্পন বিচ্ছিন্নতা ফ্রিকোয়েন্সি |
~3 Hz |
| সর্বোচ্চপেলোড |
500 কেজি |
| চৌম্বক প্রবাহ ফুটো |
≤1 mT |
| মাত্রা (L×W×H, আনপ্যাক করা) |
1,330x860x1,250 মিমি |
| ওজন (আনপ্যাক করা) |
2,500 কেজি |
| স্থাপন |
রাবার মাদুর (অ্যাঙ্কর বোল্ট প্রয়োজন) |
| শক্তি বিবর্ধক(মডেল#VSA-H323A) |
| পরিবর্ধক আউটপুট |
30 কেভিএ |
| এসএনআর |
65 ডিবি |
| রেট আউটপুট ভোল্টেজ |
120 Vrms |
| পরিবর্ধক দক্ষতা |
90% |
| মাত্রা (L×W×H, আনপ্যাক করা) |
800x900x2,100 মিমি |
| ওজন (আনপ্যাক করা) |
500 কেজি |
| ব্লোয়ার (মডেল# PBL-W30) |
| বাতাসের পরিমাণ |
0.46 মি3/s |
| শক্তি |
7.5 কিলোওয়াট |
| বায়ু নালী ব্যাস |
200 মিমি |
| বায়ু চাপ |
8.8kPa |
| স্থাপন |
সিলিং এর সাথে সংযোগ করতে সক্ষম (দুটি 90 ডিগ্রি বাঁক পর্যন্ত), সর্বোচ্চ 20' রান |
| অনুভূমিক স্লিপ টেবিল (মডেল# 30ST-600M) |
| মাত্রা |
600x600 মিমি |
| পুরুত্ব |
45 মিমি |
| ফ্রিকোয়েন্সি সীমা |
2,000 Hz |
| কার্যকর ভর |
54 কেজি |
|
বিঃদ্রঃ:
1. উচ্চ চাপ তেল-ফিল্ম ভারবহন ভাল অভিন্নতা জন্য ব্যবহার করা হয়.
|
| ভাইব্রেশন কন্ট্রোলার এবং অ্যাক্সিলোমিটার |
| ভাইব্রেশন কন্ট্রোলার VT-9008-4 |
সাইন এবং সেলফ ক্যালিব্রেশন সহ 4 চ্যানেল ভাইব্রেশন কন্ট্রোলার। |
| অ্যাক্সিলোমিটার EA-YD-181 |
100mV/g, পরিসর: 50g, কাজের ফ্রিকোয়েন্সি: 1-10kHz, ওজন: 11gram, 10ft কম শব্দের তারের সাথে |
| অন্যান্য সমর্থিত ফাংশন/আনুষাঙ্গিক |
| পরিবেশগত চেম্বার |
সমর্থিত |
| মোবাইল ডিভাইস |
কাস্টমাইজযোগ্য |
| নিরোধক বোর্ড |
কাস্টমাইজযোগ্য |
| ফিক্সচার |
কাস্টমাইজযোগ্য |
| সিস্টেমের কাজের পরিবেশ |
| তাপমাত্রা সীমা |
0-40℃ |
| আর্দ্রতা পরিসীমা |
0～90%, কোন ঘনীভবন নেই |
| পাওয়ার আবশ্যকতা |
380V/3ph/50Hz, 40kVA |
| সংকুচিত বায়ু চাপ |
0.6 এমপিএ |
বৈশিষ্ট্য:
1. ছোট ক্যারিয়ার (টেবিল) গুণমানের সাথে উচ্চতর ত্বরণ এবং উচ্চতর কাজের ফ্রিকোয়েন্সি অর্জন করতে, সামগ্রিক লোড ক্ষমতা এবং কর্মক্ষমতা উন্নত করুন।
2. সঙ্গে কম্পন টেবিল ইন্টিগ্রেটেড নকশা (অখণ্ড), ভাল দৃঢ়তা, সহজ ইনস্টলেশন এবং ডিবাগিং.
3. ঢালাই শরীরের শক্তিবৃদ্ধি একটি ভাল প্রতিক্রিয়া গুণমান এবং স্যাঁতসেঁতে প্রভাব আছে.
4. অন্তর্নির্মিত কম্পন বিচ্ছিন্নতা সিস্টেম মাটিতে কম্পন প্রচার কমাতে পারে এবং পরীক্ষার সরঞ্জামগুলির মধ্যে হস্তক্ষেপ রোধ করতে পারে।

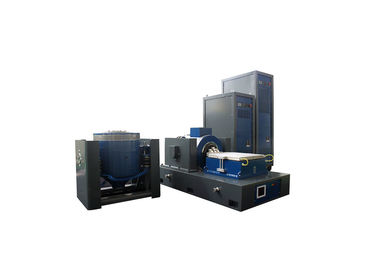

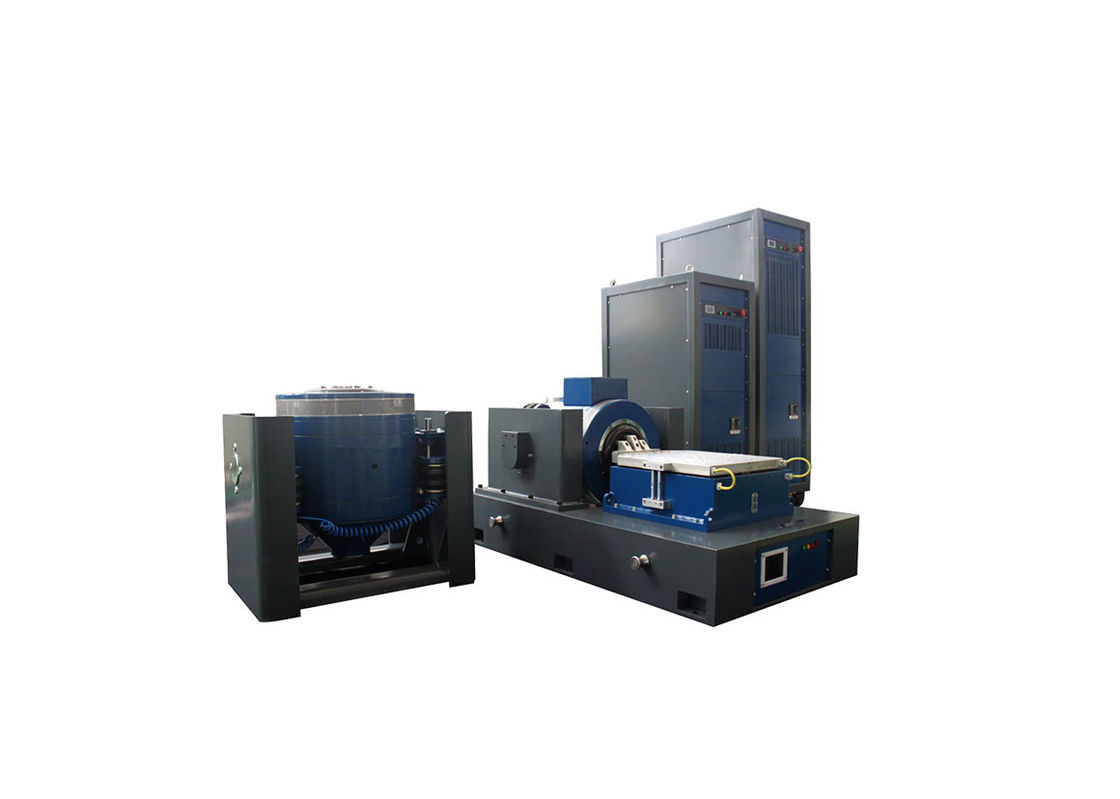

ইলেক্ট্রো-ডাইনামিক ভাইব্রেশন টেস্টিং সিস্টেমের ছবি:
কিভাবে ব্যবহার করে:
1, পদ্ধতিটি সম্পূর্ণ করার জন্য নিয়ন্ত্রণ ম্যানুয়াল
2, যেমন অপারেশন ত্রুটি যাতে কাজ না করতে পারে, আপনি ইনপুট পদক্ষেপের পুনরুদ্ধার পদ্ধতি ব্যবহার করতে পারেন, এবং তারপর একটি একক গ্রুপ বা অন্যান্য চলমান পদক্ষেপ সেট করতে পারেন।
3, ব্যবহার করার আগে বাহ্যিক স্টার্ট সুইচ টিপুন, প্রদর্শিত হয় COO অর্থাৎ lets go, কী খোলে।
4, তাইওয়ান বডি:
1 টেবিল শরীরের পায়ের হাতা যতদূর সম্ভব স্থির
আউটপুট লাইনে 2 পাওয়ার সাপ্লাই চালু/কাজ আনপ্লাগ করা যাবে না
3 যতদূর সম্ভব স্তর রাখুন
4 উপাদান পরিবর্তন করা যেতে পারে, লাইন পরিবর্তন বা সংযোগ থেকে করা উচিত নয়.
5 তাইওয়ান সংস্থাটি অবশ্যই সম্পূর্ণ বা পুনর্গঠনের অংশ হতে হবে না, শুধুমাত্র একটি একক উপাদানের জন্য এবং মূল নিশ্চিতকরণ পাসওয়ার্ডের নির্দিষ্টকরণ অনুযায়ী।
5, কোডের ভিতরের প্রশস্ততা
1. বুট আগে বা পরে খুব বড় সমন্বয় করবেন না
2) উচ্চ প্রশস্ততা মড্যুলেশন কম কী প্রশস্ততা
3 কন্ট্রোল প্যানেল প্রশস্ততা গাঁট মধ্যম অবস্থান পরীক্ষা আইটেম স্থাপন: প্রধান বিন্দু ফোকাস স্থাপন, বাম সমতল ডান হ্রাস.
4 নিয়ন্ত্রণ বাক্স: উপরে বা ভূগর্ভস্থ অপারেশন স্থাপন করা যাবে না
6, ভিতরের কোড:
1) চলমান বা ভুলভাবে পরিচালনা করার সময় পুনরায় সেট করুন
2) রিসেট পদ্ধতির ধাপ নিয়ন্ত্রণ করুন, প্রতিটি ভিতরের কোড শুধুমাত্র একটি সময় সংরক্ষণ করতে সেট করুন
3 সাধারণত অভ্যন্তরীণ কোড ব্যবহার করতে হবে এলোমেলোভাবে সেট করা যাবে না
7, কন্ট্রোল বক্স:
1) শরীরের সংযোগ লাইন ঝুলন্ত পরে শক্তভাবে লক করা আবশ্যক
2 কম্পন দিক সুইচ এবং আউটপুট সংযোগ লাইন চিঠিপত্র, ভুল সংযোগ করতে পারে না
8, পরীক্ষা: অ-বিশেষ পরীক্ষা সম্পূর্ণ তরঙ্গ পরীক্ষা ব্যবহার করা উচিত
9, তাইওয়ান শরীর: সংঘর্ষের শব্দ তৈরি করতে পারে না, উপরের এবং নিম্ন কেন্দ্রের অক্ষের পারস্পরিক স্পর্শের কারণে স্প্রিং স্টিলের টুকরোটি অবিলম্বে বন্ধ হয়ে যাবে, প্রশস্ততা মড্যুলেশন ছোট সমন্বয় করা হয় তারপর চালু হয়।
10, অন্যান্য অজানা:
ইচ্ছামত অভ্যন্তরীণ উপাদান এবং লাইন পরিবর্তন করবেন না
11, কারণ খারাপ:
1 কম্পিউটার মডেলের ব্যবহার টেবিল নিয়ন্ত্রণ কাঁপানোর জন্য ব্যবহার করা যাবে না
2 ড্রাইভার পুনরায় লোড করতে পারবেন না
2, Ista-ia পরীক্ষার জন্য, অপারেটর নমুনা রক্ষা করতে, পরীক্ষার টুকরাগুলিকে টেবিলের বাইরে স্লাইড প্রতিরোধ করতে;
3, নিয়মিত গিয়ার গিয়ারবক্স প্রতিস্থাপন;
4. কাজ না করার সময় সমস্ত শক্তি বন্ধ করুন, পরিষ্কার রাখুন;5, নন-স্টাফ ইচ্ছামত কাজ করতে পারবেন না
