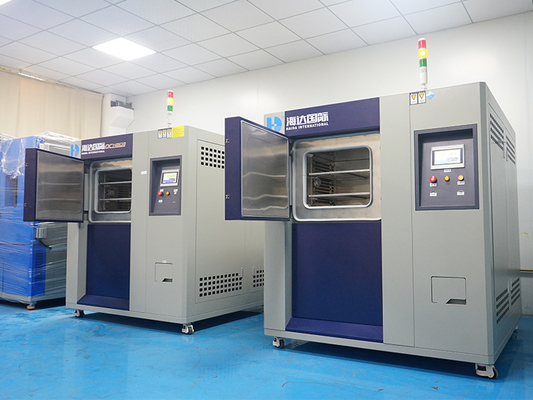

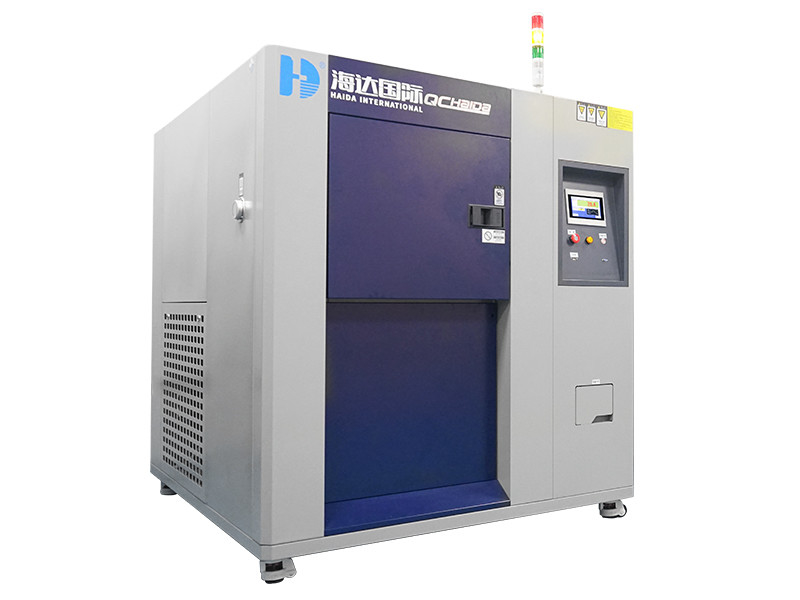

উচ্চ নির্ভুলতা তাপীয় শক এয়ার টেস্ট চেম্বার শক তাপ পরীক্ষার সরঞ্জাম
থার্মাল শক চেম্বার.pdf
বর্ণনা:
তাপীয় শক পরীক্ষার সরঞ্জামইলেকট্রনিক উপাদান, ধাতু, রাসায়নিক উপকরণ, অটোমেশন উপাদান, যোগাযোগ মডিউল, জাতীয় প্রতিরক্ষা শিল্প, মহাকাশ শিল্প, বিজিএ, পিসিবি সাবস্ট্রেট, ইলেকট্রনিক চিপ আইসি, সেমিকন্ডাক্টর সিরামিক এবং উচ্চ পলিমার সামগ্রীর নিখুঁত পরীক্ষার মেশিন।
স্পেসিফিকেশন
| পদ্ধতি |
ড্যাম্পার সুইচিং এর মাধ্যমে দুই-জোন পরীক্ষা |
| তিন-জোন চেম্বার |
| মডেল |
HD-E703-50A/HD-E703-50W |
HD-E703-100A/HD-E703-100W |
কাস্টমাইজড |
| কর্মক্ষমতা |
পরীক্ষা এলাকা |
রুক্ষ মেজাজ.এক্সপোজার পরিসীমা *1 |
+60~ থেকে +200°C |
| নিম্ন তাপমাত্রা।এক্সপোজার পরিসীমা *1 |
-65 থেকে 0 °সে |
| টেম্পওঠানামা *2 |
±1.8°C |
| গরম চেম্বার |
প্রাক-তাপ উপরের সীমা |
+200°সে |
| টেম্পগরম করার সময়*3 |
পরিবেষ্টনকারী টেম্প.30মিনিটের মধ্যে +200°সে |
| কোল্ড চেম্বার |
প্রি-কুল নিম্ন সীমা |
-65°C |
| টেম্পটান ডাউন টাইম*3 |
পরিবেষ্টনকারী টেম্প.70মিনিটের মধ্যে -65°সে |
| টেম্পপুনরুদ্ধার (2-জোন) |
পুনরুদ্ধারের শর্ত |
দুই-জোন: উচ্চ তাপমাত্রা।এক্সপোজার +125°C 30 মিনিট, নিম্ন তাপমাত্রা।এক্সপোজার -40°C 30 মিনিট;নমুনা 6.5 কেজি (নমুনা ঝুড়ি 1.5 কেজি) |
| টেম্পপুনরুদ্ধারের সময় |
10 মিনিটের মধ্যে। |
| নির্মাণ |
বাহ্যিক উপাদান |
কোল্ড-ঘূর্ণিত মরিচা-প্রুফড স্টিলের প্লেট |
| পরীক্ষার এলাকা উপাদান |
SUS304 স্টেইনলেস স্টীল |
| দরজা*4 |
আনলক বোতাম সহ ম্যানুয়ালি চালিত দরজা |
| হিটার |
স্ট্রিপ তারের হিটার |
| হিমায়ন ইউনিট |
সিস্টেম*5 |
যান্ত্রিক ক্যাসকেড রেফ্রিজারেশন সিস্টেম |
| কম্প্রেসার |
Hermetically সিল স্ক্রল সংকোচকারী |
| সম্প্রসারণ প্রক্রিয়া |
বৈদ্যুতিন সম্প্রসারণ ভালভ |
| রেফ্রিজারেন্ট |
উচ্চ টেম্প সাইড: R404A, কম টেম্প সাইড R23 |
| শীতল |
স্টেইনলেস স্টীল ঢালাই প্লেট তাপ এক্সচেঞ্জার |
| বায়ু সংবহনকারী |
সিরোকো ফ্যান |
| ড্যাম্পার ড্রাইভিং ইউনিট |
বায়ু সিলিন্ডার |
| ফিটিংস |
বাম দিকে 100 মিমি ব্যাস সহ কেবল পোর্ট (ডান দিকে এবং দর্জির তৈরি ব্যাসের আকার বিকল্প হিসাবে উপলব্ধ), নমুনা পাওয়ার সাপ্লাই কন্ট্রোল টার্মিনাল |
| ভিতরের মাত্রা (W x H x D) |
350 x 400 x 350 |
500 x 450 x 450 |
কাস্টমাইজড |
| পরীক্ষা এলাকার ক্ষমতা |
50L |
100L |
কাস্টমাইজড |
| পরীক্ষা এলাকা লোড |
5 কেজি |
10 কেজি |
কাস্টমাইজড |
| বাইরের মাত্রা (W x H x D) |
1230 x 1830 x 1270 |
1380 x 1980 x 1370 |
কাস্টমাইজড |
| ওজন |
800 কেজি |
1100 কেজি |
N/A |
|
ইউটিলিটি প্রয়োজনীয়তা
|
অনুমোদিত পরিবেষ্টিত অবস্থার |
+5~30°C |
| পাওয়ার সাপ্লাই |
AC380V, 50/60Hz, তিন ফেজ, 30A |
| শীতল জল সরবরাহ চাপ*6 |
02~0.4Mpa |
| শীতল জল সরবরাহের হার*6 |
8m³/ঘণ্টা |
| অপারেটিং শীতল জল তাপমাত্রা.পরিসীমা |
+18 থেকে 23 ডিগ্রি সেলসিয়াস |
| শব্দ স্তর |
70 ডিবি বা কম |
মন্তব্য
1. যদি উচ্চ-তাপ এক্সপোজার পরিসীমা নিম্ন সীমা + 60°C প্রয়োজন হয় বা নিম্ন টেম্প এক্সপোজার রেঞ্জ নিম্ন সীমা -60°C, অনুগ্রহ করে "পরিবেশ-তাপমাত্রা এক্সপোজার" বিকল্পটি নির্বাচন করুন
2. তাপমাত্রার ওঠানামা ±1.8°C এর নিচে হলে অনুগ্রহ করে "লো টেম্প ফ্লাকচুয়েশন প্যাকেজ" নির্বাচন করুন
3. তাপমাত্রা হিট-আপ/পুল ডাউন সময় শুধুমাত্র স্বাধীন চেম্বার অপারেশনের সময় প্রযোজ্য
4. যদি স্বয়ংক্রিয়ভাবে চালিত স্লাইডিং দরজার প্রয়োজন হয়, অনুগ্রহ করে "স্বয়ংক্রিয়ভাবে দরজা প্যাকেজ" নির্বাচন করুন
5. এয়ার-কুলড কনডেন্সার / ওয়াটার-কুলড কনডেন্সার উভয়ই উপলব্ধ
6. শুধুমাত্র জল-ঠান্ডা কনডেন্সারে প্রয়োগ করুন
নিরাপত্তা ডিভাইস
- গরম চেম্বার ওভারহিট সুরক্ষা সুইচ
- কোল্ড চেম্বার ওভারহিট সুরক্ষা সুইচ
- এয়ার সার্কুলেটর ওভারলোড অ্যালার্ম
- রেফ্রিজারেটর উচ্চ/নিম্ন চাপ রক্ষাকারী
- কম্প্রেসার তাপমাত্রা সুইচ
- এয়ার প্রেসার সুইচ
- ফিউজ
- ওয়াটার সাসপেনশন রিলে (শুধুমাত্র ওয়াটার-কুলড স্পেসিফিকেশন)
- কম্প্রেসার সার্কিট ব্রেকার
- হিটার সার্কিট ব্রেকার
- পরীক্ষা এলাকা অত্যধিক গরম/ওভারকুল প্রটেক্টর
- বায়ু শোধন ভালভ
নিয়ন্ত্রণ
একটি টাচ-স্ক্রিন এলসিডি ডিসপ্লে ব্যবহার করে অপারেশন এবং সেটিংস সরলীকৃত (অন-স্ক্রীনে নির্দেশাবলী প্রদর্শিত)।পরীক্ষার নিদর্শন, পরীক্ষার এলাকার তাপমাত্রা, তাপমাত্রা চক্র এবং প্রবণতা গ্রাফ ডিসপ্লেগুলির অ্যাল্যান্স নিশ্চিতকরণ।
| বিন্যাস |
স্পর্শ প্যানেল দ্বারা ইন্টারেক্টিভ কী ইনপুট |
| প্রদর্শন |
LCD (5.7 ইঞ্চি) |
| তাপমাত্রা নিয়ন্ত্রণ ফাংশন |
পরীক্ষার এলাকা: এক্সপোজার তাপমাত্রা।
হট চেম্বার: প্রি-হিটিং টেম্প।
কোল্ড চেম্বার: প্রি-কুলিং টেম্প।
|
| পিআইডি নিয়ন্ত্রণ |
| প্রিসেট তাপমাত্রা পরিসীমা |
উচ্চ তাপমাত্রা: 60 থেকে 200'C
নিম্ন তাপমাত্রা: -78 থেকে 0'C
|
| রেজোলিউশন সেট করা হচ্ছে |
1'C |
| ইনপুট |
থার্মোকল টাইপ T (কপার/কপার-নিকেল) |
| সেটিং এবং ইঙ্গিত ব্যাপ্তি |
পূর্বনির্ধারিত সময়: 0 মিনিট।99 ঘন্টা এবং 59 মিনিট পর্যন্ত।
প্রিসেট চক্র: 1 থেকে 9,999 চক্র
|
| আনুষঙ্গিক ফাংশন |
টাইমার প্রিসেট
ওভারহিট/অভারকুল সুরক্ষা
পাওয়ার ব্যর্থতা/পুনরুদ্ধার নির্বাচন
তাপমাত্রা পুনরুদ্ধারের সময় সেটিং
প্রোগ্রাম মেমরি
স্বয়ংক্রিয় শক্তি বন্ধ বন্ধ
প্রোগ্রাম করা সময় প্রদর্শন
পরীক্ষা সমাপ্তি মোড নির্বাচন
প্রবণতা গ্রাফ
অ্যালার্ম ইতিহাস প্রদর্শন
সেন্সর ক্রমাঙ্কন
RS-232/ USB যোগাযোগ
|
হাইদার ভূমিকা
হাইডা পণ্যগুলি কাগজের পণ্য, প্যাকেজিং, কালি প্রিন্টিং, আঠালো টেপ, ব্যাগ, পাদুকা, চামড়াজাত পণ্য, পরিবেশ, খেলনা, শিশুর পণ্য, হার্ডওয়্যার, ইলেকট্রনিক পণ্য, প্লাস্টিক পণ্য, রাবার পণ্য এবং অন্যান্য শিল্পে ব্যাপকভাবে ব্যবহৃত হয় এবং সকলের জন্য প্রযোজ্য। বৈজ্ঞানিক গবেষণা ইউনিট, মান পরিদর্শন প্রতিষ্ঠান এবং একাডেমিক ক্ষেত্র।আমাদের পণ্যগুলি UL, ASTM, JIS, GB, SO, TAPPI, EN, DIN, BS এবং অন্যান্য দেশীয় এবং আন্তর্জাতিক মান পূরণ করে।
