পণ্যের বিবরণ:
|
ব্যবহার:: | ইমপ্যাক্ট টেস্টিং মেশিন | সনদপত্র: | ISO9001: 2008 |
---|---|---|---|
নিরাপত্তা শংসাপত্র:: | সিই, টিইউভি, এসজিএস | ড্যাম্পার ডিভাইস: | জোরপূর্বক বায়ু চালিত ড্যাম্পার |
তাপমাত্রা পুনরুদ্ধারের সময়:: | 5 মিনিটের কম | উপাদান:: | SUS#304 স্টেইনলেস স্টীল প্লেট |
হিমায়ন: | ক্যাসকেড রেফ্রিজারেশন সিস্টেম | Preheating তাপমাত্রা: | সাবজেরো 10.00°C ~ subzero 70.00°C |
তাপমাত্রা অভিন্নতা: | ±2.00°সে | ||
বিশেষভাবে তুলে ধরা: | environmental testing equipment,environmental lab testing equipment |

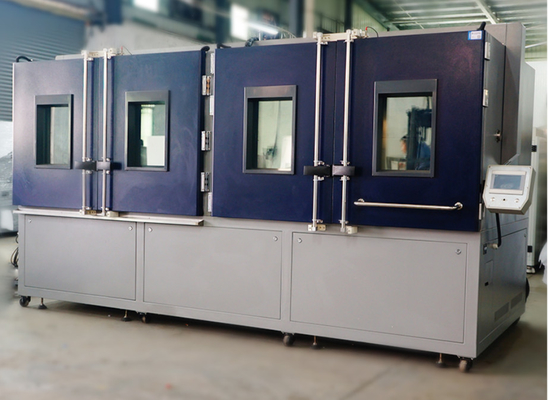

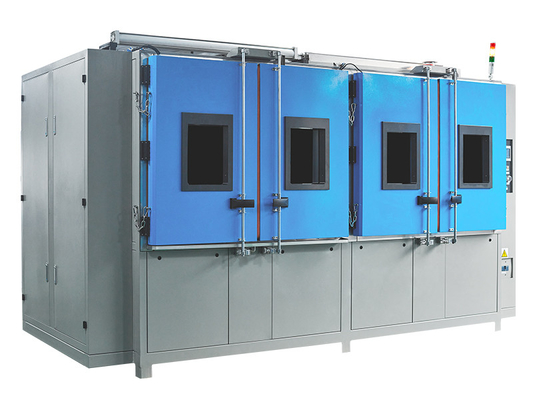

উপাদান উচ্চ নিম্ন তাপমাত্রা তাপ পরীক্ষার সরঞ্জাম, পরিবেশগত জলবায়ু চেম্বার
HD-E703 থ্রি জোন থার্মাল শক টেস্ট চেম্বার
পণ্য পরিচিতি
থার্মাল শক চেম্বারউপাদান গঠন বা যৌগিক উপাদান পরীক্ষা করার জন্য ব্যবহার করা হয়, একটি তাত্ক্ষণিক স্তরের খুব উচ্চ তাপমাত্রা এবং খুব কম তাপমাত্রার পরিবেশ ক্রমাগত সহ্য করতে পারে, যাতে তাপীয় প্রসারণ এবং সংকোচনের কারণে স্বল্পতম সময়ে রাসায়নিক পরিবর্তন বা শারীরিক ক্ষতি পরীক্ষা করা যায়। পণ্যের গুণমান নিশ্চিত করে।উপযুক্ত বস্তুর মধ্যে রয়েছে বৈদ্যুতিক এবং ইলেকট্রনিক উপাদান, অটোমেশন উপাদান, যোগাযোগের উপাদান, অটো যন্ত্রাংশ, ধাতু, রাসায়নিক, প্লাস্টিক এবং অন্যান্য শিল্প এবং প্রতিরক্ষা শিল্প, মহাকাশ, সামরিক শিল্প, বিজিএ, পিসিবি গ্রুপ টান, ইলেকট্রনিক চিপ আইসি সেমিকন্ডাক্টর সিরামিক উপাদান এবং শারীরিক বলিদান। পলিমার পরিবর্তন.
পণ্য ব্যবহার
থার্মাল শক চেম্বার পরীক্ষা বা যৌগিক উপাদান গঠন, একটি তাত্ক্ষণিক মধ্যে অত্যন্ত উচ্চ তাপমাত্রা এবং ক্রমাগত পরিবেশের অধীনে নিম্ন তাপমাত্রা ডিগ্রী সহ্য করতে পারে, যাতে রাসায়নিক বা শারীরিক ক্ষতি দ্বারা সৃষ্ট ঠান্ডা সঙ্কুচিত তার তাপ bilges পরীক্ষা করার জন্য সংক্ষিপ্ততম সময়ে. বৈদ্যুতিক এবং ইলেকট্রনিক উপাদান, অটোমেশন, যোগাযোগ উপাদান, স্বয়ংক্রিয় যন্ত্রাংশ, ধাতব অংশ, রাসায়নিক পদার্থ, প্লাস্টিক এবং অন্যান্য শিল্পে, প্রতিরক্ষা শিল্প, মহাকাশ, শিল্প, বিজিএ, পিসিবি বেস, ইলেকট্রনিক চিপ আইসি, সেমিকন্ডাক্টর সিরামিক এবং পলিমারের শারীরিক আকৃতি পরিবর্তন উপাদান, বারবার টেনে তোলার জন্য উপাদান পরীক্ষা করার জন্য এবং উচ্চ/নিম্ন তাপমাত্রার তাপে পণ্যটি রাসায়নিক বা শারীরিক ক্ষতির ঠান্ডা সঙ্কুচিত আউটপুট, পণ্যের গুণমান নিশ্চিত করতে পারে, স্পষ্টতা আইসি থেকে ভারী যান্ত্রিক উপাদান পর্যন্ত, কোনও আদর্শ নেই পরীক্ষার সরঞ্জামের প্রয়োজন নেই।
পণ্যের বৈশিষ্ট্য
1, পণ্য কনট্যুর শৈল্পিক, গঠন যুক্তিসঙ্গত, নৈপুণ্য উন্নত, ভাল-নির্বাচিত উপকরণ, সহজ এবং সুবিধাজনক অপারেশন এবং নির্ভরযোগ্য সরঞ্জাম কর্মক্ষমতা আছে.
2, সরঞ্জামগুলি উচ্চ তাপমাত্রার বাক্সে বিভক্ত, নিম্ন তাপমাত্রার বাক্স, তিনটি অংশের পরীক্ষা বাক্স, অনন্য তাপীয় কাঠামো এবং তাপ সঞ্চয়স্থানের প্রভাব গ্রহণ করুন, পুরোপুরি এখনও, গরম এবং ঠান্ডা সুইচিং রোডের প্রয়োগের পরীক্ষায় পরীক্ষার অধীনে থাকা বস্তুটি ঠান্ডা বাতাস হবে , গরম গরম এবং ঠান্ডা প্রভাব পরীক্ষা তাপমাত্রা আমদানি পরীক্ষা এলাকা.
3, সবচেয়ে উন্নত পরিমাপ ডিভাইস গ্রহণ করে, বড় রঙের এলসিডি কন্ট্রোলার একটি মানব-মেশিন স্পর্শ ডায়ালগ টাইপ এলসিডি মানব-মেশিন ইন্টারফেস কন্ট্রোলার ব্যবহার করে, সহজ অপারেশন, সহজ, স্থিতিশীল এবং নির্ভরযোগ্য শিখুন, ইংরেজি সম্পূর্ণ সিস্টেম অপারেশন শর্তাবলী প্রদর্শন করে, বাস্তবায়ন এবং সেট করে প্রক্রিয়া বক্ররেখা।
4, 96 পরীক্ষার স্পেসিফিকেশন স্বাধীন সেটিং সহ, প্রভাব সময় 999 ঘন্টা 59 মিনিট, চক্র 1 ~ 999 বার সেট করা যেতে পারে, যা স্বয়ংক্রিয় মেশিন অপারেশন উপলব্ধি করতে পারে, অটোমেশনের বৃহত্তম ডিগ্রি, কাজের চাপ কমাতে পারে, অপারেটিং কর্মীরা স্বয়ংক্রিয়ভাবে চলতে শুরু করতে পারে, কাজ বন্ধ করতে পারে যে কোন সময়;
5, পাওয়ার লোড ওয়্যারিং পরীক্ষার উপাদানগুলির জন্য 50 মিমি ব্যাস সহ পরীক্ষার গর্তের বাম দিকে বাক্স।
6, স্বাধীনভাবে উচ্চ তাপমাত্রা, নিম্ন তাপমাত্রা, এবং তিনটি ভিন্ন পরিস্থিতিতে ঠান্ডা এবং গরম শকের ফাংশন সেট করতে পারে এবং ঠান্ডা এবং গরম শক অবস্থায় সঞ্চালন করতে পারে, দুটি স্লট বা তিনটি স্লট এবং ঠান্ডা শক, তাপীয় শক প্রভাব ফাংশন বেছে নিতে পারে, আছে উচ্চ এবং নিম্ন তাপমাত্রা পরীক্ষার মেশিনের কার্যকারিতা।
7, সম্পূর্ণ স্বয়ংক্রিয়, উচ্চ নির্ভুলতা সিস্টেম সার্কিট, কর্ম, যে কোন অংশ সম্পূর্ণরূপে PLC লক হ্যান্ডেল, সব PID স্বয়ংক্রিয় রাউটিং নিয়ন্ত্রণ গ্রহণ, তাপমাত্রা নিয়ন্ত্রণ নির্ভুলতা উচ্চ.
8, উন্নত বিজ্ঞান এবং বায়ু সঞ্চালন লুপ ডিজাইন, অভ্যন্তরীণ তাপমাত্রার অভিন্নতা তৈরি করুন, যে কোনও কোণ এড়ান; সম্পূর্ণ সুরক্ষা সুরক্ষা ডিভাইস, কোনও সম্ভাব্য সুরক্ষা লুকানো বিপদ এড়াতে, সরঞ্জামগুলির দীর্ঘমেয়াদী নির্ভরযোগ্যতা নিশ্চিত করুন
অপারেটিং পদ্ধতি
সাধারণভাবে, উচ্চ এবং নিম্ন তাপমাত্রার প্রভাব পরীক্ষার চেম্বার অপারেশনগুলি পাঁচটি পছন্দে বিভক্ত: প্রিপ্রসেসিং, প্রাথমিক পরীক্ষা, পরীক্ষা, পুনরুদ্ধার এবং অবশেষে সনাক্ত করা হয়েছে।বিস্তারিত প্রক্রিয়া বিষয়বস্তু সবার সাথে শেয়ার করার জন্য নীচে HSBC শাখা হেংটাই:
1. কন্ডিশনিং: স্থিতিশীল তাপমাত্রায় না পৌঁছানো পর্যন্ত পরীক্ষার নমুনাটি স্বাভাবিক বায়ুমণ্ডলীয় পরিস্থিতিতে পরীক্ষায় স্থাপন করা হয়।
2. প্রাথমিক পরীক্ষা: পরীক্ষার নমুনা এবং নিয়ন্ত্রণ মান, উচ্চ এবং নিম্ন তাপমাত্রা প্রভাব পরীক্ষা চেম্বারে সরাসরি প্রয়োজনীয়তা পূরণ করতে পারেন.
3. পরীক্ষা:
1) পরীক্ষার নমুনাগুলি একটি প্রমিত পরীক্ষার চেম্বারে স্থাপন করা উচিত এবং চেম্বারের (রুম) তাপমাত্রা একটি নির্দিষ্ট বিন্দুর মধ্যে বৃদ্ধি করা উচিত, যাতে একটি নির্দিষ্ট সময়ের জন্য পরীক্ষার নমুনা একটি তাপমাত্রা স্থিতিশীল করার জন্য দীর্ঘ সময় ধরে থাকে।
2) উচ্চ-তাপমাত্রার পর্যায়, পরীক্ষার নমুনা রূপান্তর করার জন্য 5 মিনিটের মধ্যে একটি নিম্ন-তাপমাত্রার চেম্বারে (-55 ℃ চেম্বার) সামঞ্জস্য করা হয়, ধরে রাখা 1 ঘন্টা বা পরীক্ষার নমুনা তাপমাত্রার স্থিতিশীলতায় পৌঁছানো পর্যন্ত, দীর্ঘ সময়ের সাপেক্ষে .
3) নিম্ন তাপমাত্রার পর্যায়, পরীক্ষার নমুনা রূপান্তর করার জন্য 5 মিনিটের মধ্যে একটি তাপমাত্রা চেম্বারে (70 ℃ চেম্বার) সামঞ্জস্য করা হয়, ধরে রাখা 1 ঘন্টা বা পরীক্ষা নমুনা তাপমাত্রা স্থিতিশীলতা পৌঁছানো পর্যন্ত, একটি দীর্ঘ সময়ের বিষয়।
4) উপরে বর্ণিত প্রোটোকলটি তিনটি চক্র সম্পূর্ণ করার জন্য পুনরাবৃত্তি করা হয়েছিল।এটি নমুনার আকার এবং স্থান এবং সময়ের আকার অনুযায়ী সামান্য ত্রুটি হতে পারে।
4. পুনরুদ্ধার করুন: পরীক্ষার নমুনা তাপমাত্রা স্থিতিশীল না হওয়া পর্যন্ত পরীক্ষার চেম্বার থেকে নেওয়া পরীক্ষার নমুনাগুলি স্বাভাবিক বায়ুমণ্ডলীয় পরিস্থিতিতে পরীক্ষায় পুনরুদ্ধার করা হবে।
5. শেষ পরীক্ষা: ক্ষতি নিয়ন্ত্রণের মান এবং পরীক্ষার ফলাফলের মূল্যায়নের অন্যান্য পদ্ধতির পরিমাণ।
মডেল | HD-E703 |
অভ্যন্তরীণ মাত্রা: | (W×H×D)50×40×40 সেমি |
গঠন: | দুটি চেম্বার ডিজাইন (হট চেম্বার বা ঠান্ডা চেম্বার) |
ড্যাম্পার ডিভাইস: | জোরপূর্বক বায়ু চালিত ড্যাম্পার |
অভ্যন্তরীণ উপাদান: | SUS# স্টেইনলেস স্টীল প্লেট |
বাহ্যিক উপাদান: | SUS# স্টেইনলেস স্টীল প্লেট |
ঝুড়ি উপাদান: | SUS# স্টেইনলেস স্টীল প্লেট |
হিমায়ন: | ক্যাসকেড রেফ্রিজারেশন সিস্টেম |
শীতল করার পদ্ধতি: | জল |
পরিবেষ্টিত তাপমাত্রা: | 0°~30° |
প্রিহিটিং তাপমাত্রা: | 60.00°C~200.00°C |
প্রিকুলিং তাপমাত্রা: | সাবজেরো 10.00°C ~ subzero 70.00°C |
এইচটি শকিং: | হিমাঙ্কের উপরে 60.00°C~150.00°C |
এলটি শকিং: | সাবজেরো 10.00°C ~ subzero 65.00°C |
তাপমাত্রা অভিন্নতা: | ±2.00°সে |
সিমুলেটেড লোড ic | 5.0 কেজি |
এইচটি ইন-জোন | সাবজেরো 65.00°C~হিমাঙ্কের উপরে 150.00°C/5min |
এলটি ইন-জোন | হিমাঙ্কের উপরে 150.00°C -subzero 65.00°C |
প্রিহিটিং সময়: | 30 মিনিট |
প্রিকুলিং সময়: | ৬০ মিনিট |
সিনিয়র: | T×4 |
নিয়ন্ত্রক: | OYO8226 |
পরিসর বিন্যাস: | তাপমাত্রা: subzero 100.00°C~ হিমাঙ্কের উপরে 200.00°C/TIME:OHIM~999H/CYCLE:0 ~9999 |
রেজোলিউশন: | তাপমাত্রা: 0.1 ডিগ্রি সে |
আউটপুট মোড: | PID+SSR(নিয়ন্ত্রণ পদ্ধতি) |
শক্তি (কিলোওয়াট) |
20 |
