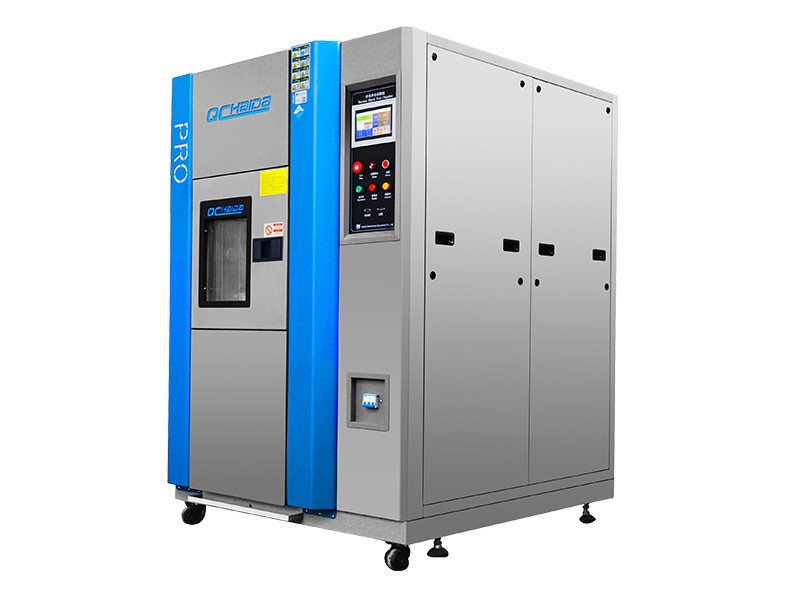

এয়ার সার্কুলেটর থার্মা মসৃণ নমুনা স্থানান্তর থার্মাল শক চেম্বার
HD-E703 থ্রি জোন থার্মাল শক টেস্ট চেম্বার....
বর্ণনা:
বায়ু সংবহনকারী থার্মা মসৃণ নমুনা স্থানান্তর থার্মাল শক চেম্বার ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী, বৈদ্যুতিক এবং ইলেকট্রনিক পণ্য এবং উচ্চ এবং নিম্ন তাপমাত্রার প্রভাব পরীক্ষা এবং উচ্চ তাপমাত্রা বা নিম্ন তাপমাত্রার সঞ্চয়স্থান এবং পরীক্ষার পরিবেশের উপাদানগুলির জন্য উপযুক্ত মেশিনের নকশা এবং উত্পাদন। মেশিন (বা অংশ), বৈদ্যুতিক যন্ত্রপাতি ব্যবহারকারীদের জন্য যন্ত্র, উপকরণ, আবরণ, আবরণ, ইত্যাদি সংশ্লিষ্ট জলবায়ু পরিবেশের জন্য ত্বরিত পরীক্ষা, নমুনা (গুলি) থেকে নমুনা (গুলি) বা পরীক্ষার আচরণ।
মান পূরণ করুন:
কম তাপমাত্রায় GB/T2423.1 পরীক্ষা পদ্ধতি; GB/T2423.2 উচ্চ তাপমাত্রা পরীক্ষা পদ্ধতি;
GB/T2423.22 তাপমাত্রা পরীক্ষা; GJB150.5 তাপমাত্রা প্রভাব পরীক্ষা;
GJB360.7-87 তাপমাত্রা প্রভাব পরীক্ষা; GJB367.2-87, 405 তাপমাত্রা প্রভাব পরীক্ষা।
SJ/y73 T10187-91 সিরিজের তাপমাত্রা পরীক্ষা চেম্বার SJ/y73 T10186-91 সিরিজের তাপমাত্রা পরীক্ষা চেম্বার
IEC68-2-14 _ GB/T2424.13 N_ তাপমাত্রা পরিবর্তনের পরীক্ষা পদ্ধতি - তাপমাত্রা পরিবর্তন পরীক্ষার নির্দেশিকা 2002 পরীক্ষা পদ্ধতি
GB/T2423.22-2002 তাপমাত্রা আবহাওয়া পরীক্ষা QC/T17-92 অটো পার্টস সাধারণ নিয়ম
EIA364-32 থার্মাল শক টেস্ট প্রোগ্রাম (তাপমাত্রা চক্র) বৈদ্যুতিক সংযোগকারী এবং পরিবেশগত প্রভাব মূল্যায়নের সকেট
সুবিধা
মিলিটারি স্ট্যান্ডার্ড 883 মেথড 1010.8 এর সাথে 15lbs।পণ্যের
সীমিত সুইচগুলি স্থানান্তর প্রক্রিয়া বন্ধ করে এবং সুনির্দিষ্ট পণ্য অবস্থানের জন্য অনুমতি দেয়
অ্যালার্ম এবং শাটডাউন সার্কিট পণ্যের নিরাপত্তা এবং সঠিক পরীক্ষার ফলাফল নিশ্চিত করতে ওভার/ কম তাপমাত্রা সুরক্ষা প্রদান করে
দক্ষ হিমায়ন ব্যবস্থা সামরিক বৈশিষ্ট্যগুলির জন্য তাপমাত্রা স্থিতিশীলকরণের সময়গুলি পূরণ করার তাপ ক্ষমতা প্রদান করে
মূল্য মূল্য - জল ঠান্ডা বনাম তরল নাইট্রোজেন কুলিং
বৈশিষ্ট্য
উল্লম্ব বায়ু সঞ্চালন
2" ভ্রমণ বন্দর
ওপেন-এয়ার, দ্রুত-প্রতিক্রিয়াশীল, কম ভর, নিক্রোম তারের গরম করার উপাদান
গরম/ঠান্ডা কম্পার্টমেন্ট সেটআপ সহ দুটি জোন প্রকার
TEV নিয়ন্ত্রণ এবং দুটি আধা-হারমেটিক কম্প্রেসার সহ ক্যাসকেড রেফ্রিজারেশন সিস্টেম
100% ক্রমাগত ঢালাই করা স্টেইনলেস স্টীল দিয়ে তৈরি বাষ্প-আঁট, অভ্যন্তরীণ লাইনার
আলফা-সংখ্যাসূচক প্রদর্শনের মাধ্যমে সম্পূর্ণ স্বয়ংক্রিয়, পিআইডি চেম্বার নিয়ন্ত্রণ
অনুভূমিক বা উল্লম্ব কনফিগারেশন
সিরামিক অন্তরক
ফাইবারগ্লাস এবং পলিউরেথেন নিরোধক সর্বনিম্ন তাপ স্থানান্তর নিশ্চিত করে
ডাবল-গসকেট দরজা অতিরিক্ত নিরোধক প্রদান করে
দরজার চাবি
সীমা সুইচ
স্টেইনলেস স্টিল, তারের জালের ঝুড়ি সহ ডুয়াল-ক্যারেজ পরিবহন ব্যবস্থা
তাপমাত্রার ব্যাপ্তি:
সিঙ্গেল স্টেজ রেফ্রিজারেশন সহ: - 35°C থেকে + 200°C, +/- 0.5 ডিগ্রী।স্থিতিশীলতার পরে
ক্যাসকেড রেফ্রিজারেশন সিস্টেমের সাথে: - 73°C থেকে + 200°C, +/- 0.5 ডিগ্রী।স্থিতিশীলতার পরে
স্ট্যান্ডার্ড আর্দ্রতার পরিসর: 20% থেকে 98% RH শুকনো বাল্বে +20°C থেকে +85°C, +3°C এর শিশিরবিন্দু দ্বারা সীমাবদ্ধ
স্পেসিফিকেশন
|
পদ্ধতি
|
ড্যাম্পার সুইচিং এর মাধ্যমে দুই-জোন পরীক্ষা
|
|
তিন-জোন চেম্বার
|
|
মডেল
|
HD-E703-50A/HD-E703-50W
|
HD-E703-100A/HD-E703-100W
|
কাস্টমাইজড
|
|
কর্মক্ষমতা
|
পরীক্ষা এলাকা
|
রুক্ষ মেজাজ.এক্সপোজার পরিসীমা *1
|
+60~ থেকে +200°C
|
|
নিম্ন তাপমাত্রা।এক্সপোজার পরিসীমা *1
|
-65 থেকে 0 °সে
|
|
টেম্পওঠানামা *2
|
±1.8°C
|
|
গরম চেম্বার
|
প্রাক-তাপ উপরের সীমা
|
+200°সে
|
|
টেম্পগরম করার সময়*3
|
পরিবেষ্টনকারী টেম্প.30মিনিটের মধ্যে +200°সে
|
|
কোল্ড চেম্বার
|
প্রি-কুল নিম্ন সীমা
|
-65°C
|
|
টেম্পটান ডাউন টাইম*3
|
পরিবেষ্টনকারী টেম্প.70মিনিটের মধ্যে -65°সে
|
|
টেম্পপুনরুদ্ধার (2-জোন)
|
পুনরুদ্ধারের শর্ত
|
দুই-জোন: উচ্চ তাপমাত্রা।এক্সপোজার +125°C 30 মিনিট, নিম্ন তাপমাত্রা।এক্সপোজার -40°C 30 মিনিট;নমুনা 6.5 কেজি (নমুনা ঝুড়ি 1.5 কেজি)
|
|
টেম্পপুনরুদ্ধারের সময়
|
10 মিনিটের মধ্যে।
|
|
নির্মাণ
|
বাহ্যিক উপাদান
|
কোল্ড-ঘূর্ণিত মরিচা-প্রুফড স্টিলের প্লেট
|
|
পরীক্ষার এলাকা উপাদান
|
SUS304 স্টেইনলেস স্টীল
|
|
দরজা*4
|
আনলক বোতাম সহ ম্যানুয়ালি চালিত দরজা
|
|
হিটার
|
স্ট্রিপ তারের হিটার
|
|
হিমায়ন ইউনিট
|
সিস্টেম*5
|
যান্ত্রিক ক্যাসকেড রেফ্রিজারেশন সিস্টেম
|
|
কম্প্রেসার
|
Hermetically সিল স্ক্রল সংকোচকারী
|
|
সম্প্রসারণ প্রক্রিয়া
|
বৈদ্যুতিন সম্প্রসারণ ভালভ
|
|
রেফ্রিজারেন্ট
|
উচ্চ টেম্প সাইড: R404A, কম টেম্প সাইড R23
|
|
শীতল
|
স্টেইনলেস স্টীল ঢালাই প্লেট তাপ এক্সচেঞ্জার
|
|
বায়ু সংবহনকারী
|
সিরোকো ফ্যান
|
|
ড্যাম্পার ড্রাইভিং ইউনিট
|
বায়ু সিলিন্ডার
|
|
ফিটিংস
|
বাম দিকে 100 মিমি ব্যাস সহ কেবল পোর্ট (ডান দিকে এবং দর্জির তৈরি ব্যাসের আকার বিকল্প হিসাবে উপলব্ধ), নমুনা পাওয়ার সাপ্লাই কন্ট্রোল টার্মিনাল
|
|
ভিতরের মাত্রা (W x H x D)
|
350 x 400 x 350
|
500 x 450 x 450
|
কাস্টমাইজড
|
|
পরীক্ষা এলাকার ক্ষমতা
|
50L
|
100L
|
কাস্টমাইজড
|
|
পরীক্ষা এলাকা লোড
|
5 কেজি
|
10 কেজি
|
কাস্টমাইজড
|
|
বাইরের মাত্রা (W x H x D)
|
1230 x 1830 x 1270
|
1380 x 1980 x 1370
|
কাস্টমাইজড
|
|
ওজন
|
800 কেজি
|
1100 কেজি
|
N/A
|
|
ইউটিলিটি প্রয়োজনীয়তা
|
অনুমোদিত পরিবেষ্টিত অবস্থার
|
+5~30°C
|
|
পাওয়ার সাপ্লাই
|
AC380V, 50/60Hz, তিন ফেজ, 30A
|
|
শীতল জল সরবরাহ চাপ*6
|
02~0.4Mpa
|
|
শীতল জল সরবরাহের হার*6
|
8m³/ঘণ্টা
|
|
অপারেটিং শীতল জল তাপমাত্রা.পরিসীমা
|
+18 থেকে 23 ডিগ্রি সেলসিয়াস
|
|
শব্দ স্তর
|
70 ডিবি বা কম
|
নিরাপত্তা ডিভাইস
- গরম চেম্বার ওভারহিট সুরক্ষা সুইচ
- কোল্ড চেম্বার ওভারহিট সুরক্ষা সুইচ
- এয়ার সার্কুলেটর ওভারলোড অ্যালার্ম
- রেফ্রিজারেটর উচ্চ/নিম্ন চাপ রক্ষাকারী
- কম্প্রেসার তাপমাত্রা সুইচ
- এয়ার প্রেসার সুইচ
- ফিউজ
- ওয়াটার সাসপেনশন রিলে (শুধুমাত্র ওয়াটার-কুলড স্পেসিফিকেশন)
- কম্প্রেসার সার্কিট ব্রেকার
- হিটার সার্কিট ব্রেকার
- পরীক্ষা এলাকা অত্যধিক গরম/ওভারকুল প্রটেক্টর
- বায়ু শোধন ভালভ
দৈনন্দিন রক্ষণাবেক্ষণ
1. বায়ুচলাচলের ভাল তাপ স্থানান্তর কর্মক্ষমতা নিশ্চিত করার জন্য এয়ার কুলড কনডেন্সার ফ্যান ব্যবহার করে রেফ্রিজারেশন সিস্টেমটি নিয়মিত রক্ষণাবেক্ষণ, অপসারণ এবং ডিকনট্যামিনেশন কনডেন্সার হওয়া উচিত।
2, গরম এবং ঠান্ডা শক মি একটি দীর্ঘ শাটডাউন নিয়মিতভাবে প্রতি অর্ধেক শক্তি ব্যবহার করা হয় না, পাওয়ার সময় এক ঘন্টার কম নয় এবং সম্পর্কিত খুচরা যন্ত্রাংশ এবং পরীক্ষার সরঞ্জামগুলি সঠিকভাবে কাজ করছে।
3, গরম এবং ঠান্ডা শক বক্স নিয়মিত বাষ্পীভবন পরিষ্কার করা উচিত: পরিচ্ছন্নতার মাত্রা কারণ পরীক্ষা ভিন্ন, জোরপূর্বক বায়ু সঞ্চালন প্রভাব, এটা ধূলিকণা অনেক জড়ো হবে এবং বাষ্পীভবন উপর অন্যান্য ছোট বস্তু নিয়মিত পরিষ্কার করা উচিত.
4, কম-তাপমাত্রার চেম্বার প্রচলন ফ্যান, কনডেন্সার ফ্যান এবং পরিষ্কার ভারসাম্য সংশোধন: পরিস্কার এবং বাষ্পীভবন বিভিন্ন কাজের পরিবেশের কারণে অনুরূপ, ফ্যান প্রচলন করে, প্রচুর পরিমাণে ধুলো এবং অন্যান্য ছোট কণা জড়ো হবে কনডেন্সার ফ্যানের উপর নিয়মিত পরিষ্কার করা উচিত।
5, গরম এবং ঠান্ডা শক বক্স ডিভাইস প্যাডি অ্যাশডাউন লাই ইন্সট্রুমেন্টেশন টেকনিশিয়ান গাইডেন্সে অগ্রাধিকারযোগ্যভাবে সরানোর জন্য, গ্রাহকের স্ব-স্থানান্তরের মতো সরঞ্জামগুলির ক্ষতি এড়াতে, সার্কিটের সঠিক অপারেশন নিশ্চিত করার জন্য পাওয়ার চালু করার আগে অবশ্যই একজন পেশাদার ইলেকট্রিশিয়ান থাকতে হবে। , অথবা সরঞ্জাম সম্পর্কিত উপাদান পুড়ে যাবে.
