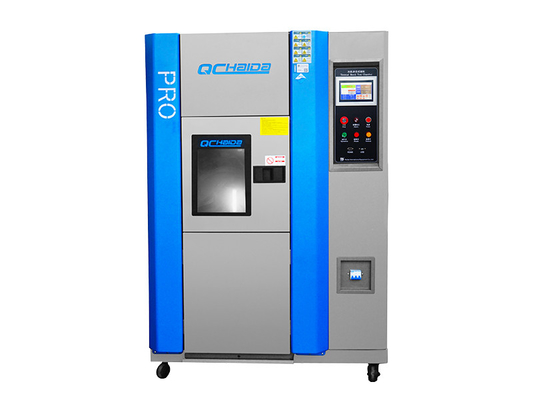

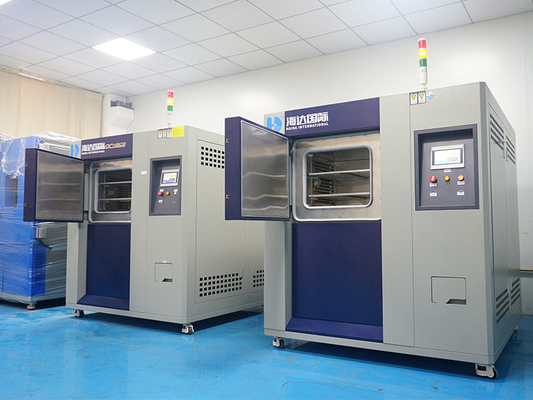

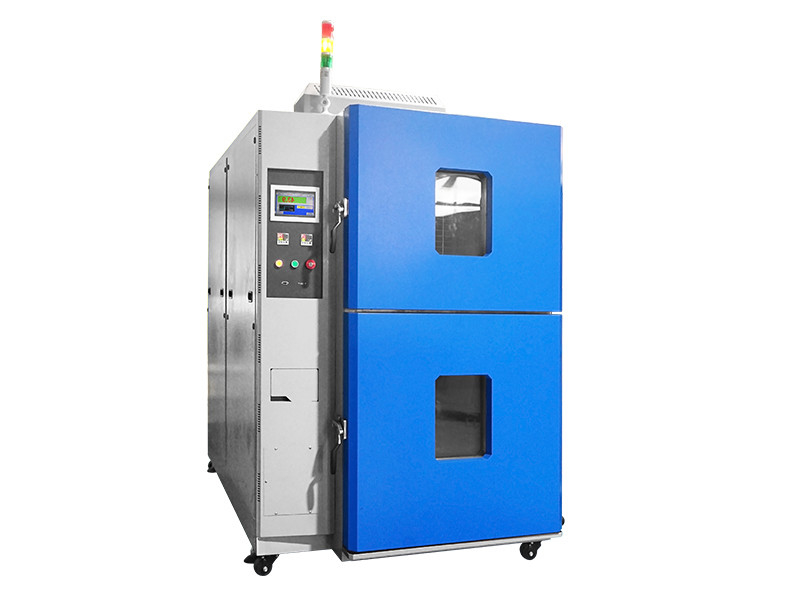

শক টেস্টিং ড্রাই এয়ার পার্জ সিস্টেম ভিউইং উইন্ডো থার্মাল শক চেম্বার
থার্মাল শক চেম্বার.pdf
1. বর্ণনা:
থার্মাল শক চেম্বারইলেকট্রনিক উপাদান, ধাতু, রাসায়নিক উপকরণ, অটোমেশন উপাদান, যোগাযোগ মডিউল, জাতীয় প্রতিরক্ষা শিল্প, মহাকাশ শিল্প, বিজিএ, পিসিবি সাবস্ট্রেট, ইলেকট্রনিক চিপ আইসি, সেমিকন্ডাক্টর সিরামিক এবং উচ্চ পলিমার সামগ্রীর নিখুঁত পরীক্ষার মেশিন। উচ্চ তাপমাত্রা এবং অত্যন্ত নিম্ন তাপমাত্রার পরিবেশ ক্রমাগত সহ্য করতে পারে, যার ফলে শারীরিক ক্ষতি দ্বারা সৃষ্ট তাপীয় প্রসারণ এবং সংকোচন পরীক্ষা করার জন্য সবচেয়ে অল্প সময়ের মধ্যে রাসায়নিক পরিবর্তনগুলি
2. স্পেসিফিকেশন
|
পদ্ধতি
|
ড্যাম্পার সুইচিং এর মাধ্যমে দুই-জোন পরীক্ষা
|
|
তিন-জোন চেম্বার
|
|
মডেল
|
HD-E703-50A/HD-E703-50W
|
HD-E703-100A/HD-E703-100W
|
কাস্টমাইজড
|
|
কর্মক্ষমতা
|
পরীক্ষা এলাকা
|
রুক্ষ মেজাজ.এক্সপোজার পরিসীমা *1
|
+60~ থেকে +200°C
|
|
নিম্ন তাপমাত্রা।এক্সপোজার পরিসীমা *1
|
-65 থেকে 0 °সে
|
|
টেম্পওঠানামা *2
|
±1.8°C
|
|
গরম চেম্বার
|
প্রাক-তাপ উপরের সীমা
|
+200°সে
|
|
টেম্পগরম করার সময়*3
|
পরিবেষ্টনকারী টেম্প.30মিনিটের মধ্যে +200°সে
|
|
কোল্ড চেম্বার
|
প্রি-কুল নিম্ন সীমা
|
-65°C
|
|
টেম্পটান ডাউন টাইম*3
|
পরিবেষ্টনকারী টেম্প.70মিনিটের মধ্যে -65°সে
|
|
টেম্পপুনরুদ্ধার (2-জোন)
|
পুনরুদ্ধারের শর্ত
|
দুই-জোন: উচ্চ তাপমাত্রা।এক্সপোজার +125°C 30 মিনিট, নিম্ন তাপমাত্রা।এক্সপোজার -40°C 30 মিনিট;নমুনা 6.5 কেজি (নমুনা ঝুড়ি 1.5 কেজি)
|
|
টেম্পপুনরুদ্ধারের সময়
|
10 মিনিটের মধ্যে।
|
|
নির্মাণ
|
বাহ্যিক উপাদান
|
কোল্ড-ঘূর্ণিত মরিচা-প্রুফড স্টিলের প্লেট
|
|
পরীক্ষার এলাকা উপাদান
|
SUS304 স্টেইনলেস স্টীল
|
|
দরজা*4
|
আনলক বোতাম সহ ম্যানুয়ালি চালিত দরজা
|
|
হিটার
|
স্ট্রিপ তারের হিটার
|
|
হিমায়ন ইউনিট
|
সিস্টেম*5
|
যান্ত্রিক ক্যাসকেড রেফ্রিজারেশন সিস্টেম
|
|
কম্প্রেসার
|
Hermetically সিল স্ক্রল সংকোচকারী
|
|
সম্প্রসারণ প্রক্রিয়া
|
বৈদ্যুতিন সম্প্রসারণ ভালভ
|
|
রেফ্রিজারেন্ট
|
উচ্চ টেম্প সাইড: R404A, কম টেম্প সাইড R23
|
|
শীতল
|
স্টেইনলেস স্টীল ঢালাই প্লেট তাপ এক্সচেঞ্জার
|
|
বায়ু সংবহনকারী
|
সিরোকো ফ্যান
|
|
ড্যাম্পার ড্রাইভিং ইউনিট
|
বায়ু সিলিন্ডার
|
|
ফিটিংস
|
বাম দিকে 100 মিমি ব্যাস সহ কেবল পোর্ট (ডান দিকে এবং দর্জির তৈরি ব্যাসের আকার বিকল্প হিসাবে উপলব্ধ), নমুনা পাওয়ার সাপ্লাই কন্ট্রোল টার্মিনাল
|
|
ভিতরের মাত্রা (W x H x D)
|
350 x 400 x 350
|
500 x 450 x 450
|
কাস্টমাইজড
|
|
পরীক্ষা এলাকার ক্ষমতা
|
50L
|
100L
|
কাস্টমাইজড
|
|
পরীক্ষা এলাকা লোড
|
5 কেজি
|
10 কেজি
|
কাস্টমাইজড
|
|
বাইরের মাত্রা (W x H x D)
|
1230 x 1830 x 1270
|
1380 x 1980 x 1370
|
কাস্টমাইজড
|
|
ওজন
|
800 কেজি
|
1100 কেজি
|
N/A
|
|
ইউটিলিটি প্রয়োজনীয়তা
|
অনুমোদিত পরিবেষ্টিত অবস্থার
|
+5~30°C
|
|
পাওয়ার সাপ্লাই
|
AC380V, 50/60Hz, তিন ফেজ, 30A
|
|
শীতল জল সরবরাহ চাপ*6
|
02~0.4Mpa
|
|
শীতল জল সরবরাহের হার*6
|
8m³/ঘণ্টা
|
|
অপারেটিং শীতল জল তাপমাত্রা.পরিসীমা
|
+18 থেকে 23 ডিগ্রি সেলসিয়াস
|
|
শব্দ স্তর
|
70 ডিবি বা কম
|
পণ্যের সুবিধা
1. দুটি জোন থার্মাল শক টেস্ট চেম্বার MIL, DIN, IEC এবং ASO, ইত্যাদি স্ট্যান্ডার্ড পরীক্ষা পাস করেছে
2. জলবায়ু আপনাকে একটি নতুন ধরনের তাপীয় শক টেস্ট চেম্বার প্রদান করে
3. 100L এবং 300L পরীক্ষামূলক এলাকা এবং চমৎকার তাপমাত্রা অভিন্নতা দিয়ে সজ্জিত
4. অভিন্ন তাপমাত্রা চাপ নমুনা প্রয়োগ করা যেতে পারে.
5. ব্যাপকভাবে গবেষণা, উন্নয়ন এবং পরীক্ষা, উত্পাদন এবং অন্যান্য ক্ষেত্রে ব্যবহৃত.
পণ্যের বৈশিষ্ট্য
1. নমুনার তাপমাত্রা পুনরুদ্ধারের সময় দুটি ক্ষেত্রে ছোট করা হয়েছিল।
2. পরীক্ষার সময় সংক্ষিপ্ত করার জন্য দুটি বাক্স পদ্ধতি গ্রহণ করা হয়েছিল।
3. নমুনার কম্পন প্রভাবকে ব্যাপকভাবে হ্রাস করে যখন এটি পরীক্ষামূলক এলাকায় চলে।
4. কক্ষ তাপমাত্রা পুনরুদ্ধার ফাংশন সঙ্গে.তারপর পরীক্ষার পরে নমুনা নিরাপদে সরানো যেতে পারে।
5. নমুনা পরিমাপ করা সহজ এবং বাহ্যিকভাবে প্রয়োগ করা ভোল্টেজ তারের তারের সাথে সজ্জিত।
3. থ্রি-জোন হাই এবং লো টেম্পারেচার শক সিমুলেট মেশিনের সেফটি ডিভাইস:
- গরম চেম্বার ওভারহিট সুরক্ষা সুইচ
- কোল্ড চেম্বার ওভারহিট সুরক্ষা সুইচ
- এয়ার সার্কুলেটর ওভারলোড অ্যালার্ম
- রেফ্রিজারেটর উচ্চ/নিম্ন চাপ রক্ষাকারী
- কম্প্রেসার তাপমাত্রা সুইচ
- এয়ার প্রেসার সুইচ
- ফিউজ
- ওয়াটার সাসপেনশন রিলে (শুধুমাত্র ওয়াটার-কুলড স্পেসিফিকেশন)
- কম্প্রেসার সার্কিট ব্রেকার
- হিটার সার্কিট ব্রেকার
- পরীক্ষা এলাকা অত্যধিক গরম/ওভারকুল প্রটেক্টর
- বায়ু শোধন ভালভ
স্ট্রাকচার ডিজাইন
1. শেল: স্প্রে galvanized রঙ ইস্পাত প্লেট, পৃষ্ঠ ইলেক্ট্রোস্ট্যাটিক স্প্রে প্রক্রিয়াকরণ.
2. লাইনার: স্টেইনলেস স্টীল SUS 304।
3. তাপ নিরোধক স্তর: পলিউরেথেন ফোম বোর্ড এবং গ্লাস ফাইবার।
4. সীল: Toshiba উচ্চ বিশুদ্ধতা সিলিকন রাবার কাঁচামাল, কার্যকরভাবে বার্ধক্য প্রতিরোধ.
5. হিটার: Ni Cr অ্যালয় ইলেকট্রিক হিটার।
6. নমুনা ঝুড়ি: স্টেইনলেস স্টীল SUS 304;
5 নেট ধাতব ঝুড়ি;100L : W700*H40* D410MM / ভারবহন ক্ষমতা 5kg 300L : W970*H40*D680MM / ভারবহন ক্ষমতা 10kg।
নিয়ন্ত্রণ
একটি টাচ-স্ক্রিন এলসিডি ডিসপ্লে ব্যবহার করে অপারেশন এবং সেটিংস সরলীকৃত (অন-স্ক্রীনে নির্দেশাবলী প্রদর্শিত)।পরীক্ষার নিদর্শন, পরীক্ষার এলাকার তাপমাত্রা, তাপমাত্রা চক্র এবং প্রবণতা গ্রাফ ডিসপ্লেগুলির অ্যাল্যান্স নিশ্চিতকরণ।
|
বিন্যাস
|
স্পর্শ প্যানেল দ্বারা ইন্টারেক্টিভ কী ইনপুট
|
|
প্রদর্শন
|
LCD (5.7 ইঞ্চি)
|
|
তাপমাত্রা নিয়ন্ত্রণ ফাংশন
|
পরীক্ষার এলাকা: এক্সপোজার তাপমাত্রা।
হট চেম্বার: প্রি-হিটিং টেম্প।
কোল্ড চেম্বার: প্রি-কুলিং টেম্প।
|
|
পিআইডি নিয়ন্ত্রণ
|
|
প্রিসেট তাপমাত্রা পরিসীমা
|
উচ্চ তাপমাত্রা: 60 থেকে 200'C
নিম্ন তাপমাত্রা: -78 থেকে 0'C
|
|
রেজোলিউশন সেট করা হচ্ছে
|
1'C
|
|
ইনপুট
|
থার্মোকল টাইপ T (কপার/কপার-নিকেল)
|
|
সেটিং এবং ইঙ্গিত ব্যাপ্তি
|
পূর্বনির্ধারিত সময়: 0 মিনিট।99 ঘন্টা এবং 59 মিনিট পর্যন্ত।
প্রিসেট চক্র: 1 থেকে 9,999 চক্র
|
|
আনুষঙ্গিক ফাংশন
|
টাইমার প্রিসেট
ওভারহিট/অভারকুল সুরক্ষা
পাওয়ার ব্যর্থতা/পুনরুদ্ধার নির্বাচন
তাপমাত্রা পুনরুদ্ধারের সময় সেটিং
প্রোগ্রাম মেমরি
স্বয়ংক্রিয় শক্তি বন্ধ বন্ধ
প্রোগ্রাম করা সময় প্রদর্শন
পরীক্ষা সমাপ্তি মোড নির্বাচন
প্রবণতা গ্রাফ
অ্যালার্ম ইতিহাস প্রদর্শন
সেন্সর ক্রমাঙ্কন
RS-232/ USB যোগাযোগ
|
শীতাতপ নিয়ন্ত্রণ ব্যবস্থা
1, বায়ু নিয়ন্ত্রণ: জোরপূর্বক বায়ুচলাচল প্রচলন, ভারসাম্য তাপস্থাপক পদ্ধতি (BTC)।এই পদ্ধতিটি কেবল অবিচ্ছিন্ন অপারেশনের জন্য কুলিং সিস্টেমের ক্ষেত্রেই বোঝায় না, হিটারের তাপমাত্রা সেট পয়েন্ট অনুযায়ী নিয়ন্ত্রণ ব্যবস্থা স্বয়ংক্রিয়ভাবে পিআইডি আউটপুট গণনা করে ফলাফলের আউটপুট নিয়ন্ত্রণ করে এবং শেষ পর্যন্ত একটি গতিশীল ভারসাম্য অর্জন করে।
2, বায়ু সঞ্চালন মানে: বায়ু সঞ্চালন ফ্যান নালী এবং স্টেইনলেস স্টিলের দীর্ঘ অক্ষের মধ্যে নির্মিত, শক্তি দক্ষ রেফ্রিজারেটর এবং নিয়ন্ত্রণ ব্যবস্থার ব্যবহার, কার্যকর এবং দক্ষ তাপ বিনিময় ভেন্টিলেটর দ্বারা, তাপমাত্রা পরিবর্তনের উদ্দেশ্য অর্জন করা।সামঞ্জস্যযোগ্য বায়ু আউটলেট সামঞ্জস্য বল্ট দ্বারা, যার ফলে উল্লেখযোগ্যভাবে চেম্বারের তাপমাত্রা অভিন্নতা উন্নতি;
3, এয়ার কুলিং পদ্ধতি: মাল্টি-স্টেজ ডায়াফ্রাম এয়ার হিট এক্সচেঞ্জার।
4, এয়ার হিটিং: ওয়াটকিনস মানের নিকেল ক্রোম ইলেকট্রিক হিটার।
থার্মাল শক চেম্বার রক্ষণাবেক্ষণ কর্ম
1, ব্যবস্থা ইনস্টল করার জন্য ইনস্টলেশন অবস্থানের একটি যুক্তিসঙ্গত পছন্দ: শুষ্ক, অ-ফোঁটা বৃষ্টি এবং তুষার স্থান।
2, নিরোধক উপকরণ জন্য দৈনিক হাত দ্বারা যোগ্য পরিদর্শন ব্যবস্থা ভাঙা বাষ্প পাইপ প্রযুক্তিগত নিশ্চিতকরণ এবং নিষ্পত্তি প্রযুক্তির জন্য অবরুদ্ধ করা হয়.
3, অ্যালার্মটি শর্তসাপেক্ষ স্টিম লিক বা অ্যালার্ম সাউন্ড এবং হালকা ছোট ডিভাইসের পাওয়ার-অফ স্টেট হিসাবে ইনস্টল করা যেতে পারে যাতে ঝুঁকি হিমায়িত করার ব্যবস্থাগুলি আবিষ্কার এবং সময়মত প্রতিকারের ধারণে সুবিধা হয়।
4, একটি পূর্বনির্ধারিত পরিদর্শন রুট দ্বারা নিয়মিত পরিদর্শনের জন্য দায়ী এলাকা দ্বারা উপকরণ রক্ষণাবেক্ষণ পরিদর্শন ব্যবস্থা।পাইপলাইন ভালভের ইনসুলেশন পরিদর্শন স্বাভাবিক, ইনকিউবেটর স্বাভাবিক, হাইড্রোফোবিক উপায় স্বাভাবিক, তাপ নিরোধক উপাদান প্যাকেজিং অক্ষত, বৈদ্যুতিক গরম করার পাওয়ার সাপ্লাই এবং অন্যান্য উপাদান স্বাভাবিক।
প্যাকেজিং এবং শিপিং
সিমুলেশন অ্যানিমেট্রনিক কাস্টমার ট্রাইসেরাটপগুলিকে কাঠের কেসে রাখার আগে এয়ার বাবল ফিল্ম দিয়ে আবৃত করা হয়, যা শুধুমাত্র ভাল শক শোষণ, প্রভাব প্রতিরোধ ক্ষমতা, তাপ সিল করার ক্ষমতা রাখে না এবং অ-বিষাক্ত, গন্ধহীন, আর্দ্রতা ক্ষয়, ভাল স্বচ্ছতা ইত্যাদির সুবিধাও রয়েছে।
আমাদের সেবাসমূহ
পরীক্ষার প্রক্রিয়া চলাকালীন আপনি যদি ভবিষ্যতে কোনও সমস্যার সম্মুখীন হন তবে আমরা প্রতিশ্রুতি দিই যে আমরা আপনাকে এর মধ্যে একটি উত্তর দেব48ঘন্টা এবং সমাধান মধ্যে প্রদান3 কার্যদিবস.আমরা অপারেশন ভিডিও এবং ইংরেজি অপারেশন muanual অফার করতে পারেন.আমরা ভিডিও কনফারেন্স দিতে পারি।গ্রাহকদের যদি অন-সাইট পরিষেবার প্রয়োজন হয়, তবে পরিবহন এবং ভ্রমণের খরচ গ্রাহক বহন করবে।
1. প্রি-সার্ভিস
আপনার পরামর্শের জন্য 24 ঘন্টা অনলাইন পরিষেবা।
সঠিক মডেল, এবং পরিষেবার একটি সিরিজ, ব্যক্তি, পরামর্শ চয়ন করতে সহায়তা করুন।
2. মধ্যম সেবা
--আপনাকে সেরা অফার দিন
-- অনেক সেট অর্ডার জন্য ডিসকাউন্ট প্রদান
-- গ্রাহকের অনুরোধ করুন:
-- আপনার সুবিধাজনক অর্থপ্রদানের মেয়াদ চয়ন করুন।
- অবিলম্বে উত্পাদন এবং বিতরণ, সময়মতো আপনাকে অবহিত করুন।
-- আপনি আপনার ট্যাক্স কমাতে চান হিসাবে চালান মান প্রদান করতে পারেন.
3.বিক্রয়োত্তর সেবা
--1 বছরের ওয়ারেন্টি পরিষেবা এবং সমস্ত জীবন রক্ষণাবেক্ষণ।
-- কারিগরি প্রকৌশলী বিদেশে প্রশিক্ষণের জন্য উপলব্ধ।
-- কিছু অংশের জন্য বিনামূল্যে পরিবর্তন
-- রিমোট কন্ট্রোল প্রযুক্তিগত পরামর্শ
-- বিনামূল্যে ইনস্টলেশন ডিভিডি
--রক্ষণাবেক্ষণ পরিকল্পনা
4, প্রতিশ্রুতি:
চুক্তিতে স্বাক্ষর করার সময় আমরা একটি প্রতিশ্রুতি পত্রে স্বাক্ষর করব, যা আমাদের প্রতি আপনার আস্থা উন্নত করবে।
5, ভাল প্যাকেজিং:
ভাল প্যাকেজিং: সিমুলেশন অ্যানিমেট্রনিক গ্রাহক ট্রাইসেরাটপগুলিকে কাঠের কেসে রাখার আগে এয়ার বাবল ফিল্ম দিয়ে আচ্ছাদিত করা হয়, যেটিতে শুধুমাত্র ভাল শক শোষণ, প্রভাব প্রতিরোধ ক্ষমতা, তাপ সিলিং এবং অ-বিষাক্ত, গন্ধহীন, আর্দ্রতা ক্ষয়, ভাল স্বচ্ছতা ইত্যাদি সুবিধা রয়েছে। .
