বৈদ্যুতিক চুম্বকীয় শেকার ভাইব্রেশন/ ভাইব্রেশন শেকার টেস্টিং মেশিন
ভূমিকা:
শেকারের র্যান্ডম ভাইব্রেশন পরীক্ষা (GB/ t2423.56-2006) একটি র্যান্ডম ইনপুট সিগন্যাল দ্বারা উত্তেজিত হয় যা নির্দিষ্ট ফ্রিকোয়েন্সি রেঞ্জের (ব্রডব্যান্ড) মধ্যে সমস্ত ফ্রিকোয়েন্সি উপাদানকে সব সময়ে অন্তর্ভুক্ত করে। এর তাৎক্ষণিক মান স্বাভাবিক (গাউসীয়) বিতরণ মেনে চলে। ফ্রিকোয়েন্সি রেঞ্জের বিতরণকে ত্বরণ বর্ণালী ঘনত্ব (ASD) বক্ররেখা দ্বারা উপস্থাপন করা হয়।
র্যান্ডম ভাইব্রেশন হল বাস্তব জগতে ঘটা সবচেয়ে সাধারণ ধরনের উত্তেজনা। এর ভবিষ্যৎ তাৎক্ষণিক মান তার অতীতের অবস্থা থেকে ভবিষ্যদ্বাণী করা যায় না, তবে শুধুমাত্র সম্ভাবনার ভিত্তিতে ভবিষ্যদ্বাণী করা যেতে পারে। প্রকৃতপক্ষে, এই বৈশিষ্ট্যগুলি র্যান্ডম ভাইব্রেশন সম্পর্কিত বেশিরভাগ গণনার জন্য প্রযোজ্য, যেমন ক্লান্তি এবং বিকল্প চাপ।
সাইনাসয়েডাল পরীক্ষার বিপরীতে, পরীক্ষার বেডের র্যান্ডম ভাইব্রেশন সর্বদা সময়ের মধ্যে উত্তেজিত এবং অনুরণিত হয়, যদিও এটি সর্বাধিক মান অর্জন করতে পারে না। পরীক্ষাগারে থাকা বেশিরভাগ র্যান্ডম সিগন্যালের 3 গুণ RMS থাকে, যার অর্থ পরীক্ষার ফ্রিকোয়েন্সি রেঞ্জের মধ্যে উত্তেজনার তাৎক্ষণিক মান শূন্য থেকে মোট RMS (R.M.S.) এর 3 গুণ পর্যন্ত বাড়ানো যেতে পারে। র্যান্ডম উত্তেজনার জন্য বিবেচনা করার জন্য সবচেয়ে বড় পার্থক্য হল ক্রস করার বিন্দুগুলির মধ্যে প্রচুর সংখ্যক স্ট্রেস অল্টারনেশন থাকবে, যা ইতিবাচক এবং নেতিবাচক উভয়ই। এই বৈশিষ্ট্যটি ক্লান্তি ক্ষতি এবং সেইজন্য ব্যর্থতার প্রত্যাশিত জীবনকে প্রভাবিত করবে।
সাইনাসয়েডাল ভাইব্রেশন বা র্যান্ডম ভাইব্রেশন যাই হোক না কেন, পণ্যের উৎপাদন, পরিবহন, ব্যবহারের পরিবেশ এবং পরীক্ষার সরঞ্জামের বৈশিষ্ট্য এবং বৈশিষ্ট্য সম্পর্কে আরও ভাল ধারণা থাকলে, আমরা আরও সঠিকভাবে আমাদের নিজস্ব উপযুক্ত ভাইব্রেশন মোড বেছে নিতে পারি, যাতে উচ্চ-মানের পণ্যগুলি স্ক্রিন করা যায় এবং ত্রুটিপূর্ণ পণ্যের কর্মক্ষমতা উন্নত করা যায়।
বৈদ্যুতিক-ডাইনামিক ভাইব্রেশন টেস্টিং সিস্টেমকর্মক্ষমতা ডেটা শীট:
| শেকার (মডেল# EDM-2000) |
| সাইন ফোর্স (পিক) |
30kN |
| শক ফোর্স (পিক) |
60 kN |
| ফ্রিকোয়েন্সি রেঞ্জ |
5～2,600 Hz |
| ডিসপ্লেসমেন্ট (continuous) |
100 mm |
| সর্বোচ্চ বেগ |
1.8 m/s |
| সর্বোচ্চ ত্বরণ |
75 G |
| আর্মেচার ব্যাস |
445 mm |
| 1st order resonant frequency |
2,400 Hz |
| অনুমোদিত eccentric moment |
＞500 Nxm |
| আর্মেচার ওজন |
40 kg |
| HE/ST স্ক্রু ডাইমেনশন |
M10 (মেট্রিক) |
| অক্ষীয় কম্পন বিচ্ছিন্নকরণ ফ্রিকোয়েন্সি |
＜3 Hz |
| সর্বোচ্চ পেলোড |
500 kg |
| Magnetic flux leakage |
≤1 mT |
| মাত্রা (L×W×H, unpacked) |
1,330x860x1,250 mm |
| ওজন (unpacked) |
2,500 kg |
| ইনস্টলেশন |
রাবার ম্যাট (অ্যাঙ্কর বোল্ট প্রয়োজন) |
| পাওয়ার অ্যামপ্লিফায়ার (মডেল# VSA-H323A) |
| অ্যামপ্লিফায়ার আউটপুট |
30 kVA |
| SNR |
＞65 dB |
| রেটেড আউটপুট ভোল্টেজ |
120 Vrms |
| অ্যামপ্লিফায়ার দক্ষতা |
＞ 90% |
| মাত্রা (L×W×H, unpacked) |
800x900x2,100 mm |
| ওজন (unpacked) |
500 kg |
| ব্লোয়ার (মডেল# PBL-W30) |
| বায়ু ভলিউম |
0.46 m3/s |
| পাওয়ার |
7.5 kW |
| এয়ার ডাক্ট ব্যাস |
200 mm |
| বায়ু চাপ |
8.8kPa |
| ইনস্টলেশন |
ছাদের সাথে সংযোগ করতে সক্ষম (সর্বোচ্চ দুটি 90-ডিগ্রি বাঁক), সর্বোচ্চ 20’ রান |
| অনুভূমিক স্লিপ টেবিল (মডেল# 30ST-600M) |
| মাত্রা |
600x600 mm |
| বেধ |
45 mm |
| ফ্রিকোয়েন্সি সীমা |
2,000 Hz |
| কার্যকরী ভর |
54 kg |
|
নোট:
1. আরও ভালো একরূপতার জন্য উচ্চ চাপ তেল-ফিল্ম বিয়ারিং ব্যবহার করা হয়।
|
| ভাইব্রেশন কন্ট্রোলার এবং অ্যাক্সিলোমিটার |
| ভাইব্রেশন কন্ট্রোলার VT-9008-4 |
সাইন এবং সেলফ ক্যালিব্রেশন সহ 4 চ্যানেল ভাইব্রেশন কন্ট্রোলার। |
| অ্যাক্সিলোমিটার EA-YD-181 |
100mV/g, রেঞ্জ: 50g, ওয়ার্কিং ফ্রিক.: 1-10kHz, ওজন: 11গ্রাম, 10ft কম নয়েজ ক্যাবল সহ |
| অন্যান্য সমর্থিত ফাংশন/আনুষাঙ্গিক |
| পরিবেশগত চেম্বার |
সমর্থিত |
| মোবাইল ডিভাইস |
কাস্টমাইজযোগ্য |
| ইনসুলেশন বোর্ড |
কাস্টমাইজযোগ্য |
| ফিক্সচার |
কাস্টমাইজযোগ্য |
| সিস্টেমের কাজের পরিবেশ |
| তাপমাত্রা সীমা |
0-40℃ |
| আর্দ্রতা সীমা |
0～90% , ঘনীভবন নেই |
| বিদ্যুৎ প্রয়োজনীয়তা |
380V/3ph/50Hz, 40kVA |
| সংকুচিত বাতাসের চাপ |
0.6 Mpa |
এটি কিভাবে ব্যবহার করবেন:
1, পদ্ধতিটি সম্পূর্ণ করতে কন্ট্রোল ম্যানুয়ালটি অনুসরণ করুন
2, অপারেশন ত্রুটির কারণে কাজ করতে না পারলে, ইনপুটের পদক্ষেপগুলির পুনরুদ্ধার পদ্ধতি ব্যবহার করতে পারেন এবং তারপরে একটি একক গ্রুপ বা অন্যান্য চলমান পদক্ষেপ সেট করতে পারেন।
3, ব্যবহারের আগে বাহ্যিক স্টার্ট সুইচ টিপুন, COO দেখা দিলে ছেড়ে দিন, কী খুলুন।
4, তাইওয়ান বডি:
1 টেবিল বডি ফুট হাতা যতটা সম্ভব স্থির করুন
2 পাওয়ার সাপ্লাই চালু/আউটপুট লাইনে কাজ করা যাবে না
3 স্তরটি যতটা সম্ভব রাখুন
4 উপাদান পরিবর্তন করা যেতে পারে, লাইন পরিবর্তন করা উচিত নয় বা সংযোগ থেকে পরিবর্তন করা উচিত।
5 তাইওয়ান বডি অবশ্যই পুনর্গঠন করা যাবে না, শুধুমাত্র একটি একক উপাদান এবং মূল নিশ্চিতকরণ পাসওয়ার্ডের সাথে স্পেসিফিকেশন অনুযায়ী।
5, কোডের ভিতরে বিস্তার
1. বুটের আগে বা পরে খুব বেশি সমন্বয় করবেন না
2) কম-কী বিস্তারের উচ্চ বিস্তার মডুলেশন
3 কন্ট্রোল প্যানেল বিস্তার নব মাঝের অবস্থানে স্থাপন করা হয়েছে পরীক্ষার আইটেম: মূল বিষয়ে মনোযোগ দিতে স্থাপন করা হয়েছে, বাম ফ্ল্যাট ডান কমাতে।
4 কন্ট্রোল বক্স: শীর্ষ বা ভূগর্ভস্থ অপারেশনে স্থাপন করা যাবে না
6, অভ্যন্তরীণ কোড: ভুলভাবে চালানোর সময় বা অপারেটিং করার সময় রিসেট করুন
7, কন্ট্রোল বক্স:
1) বডির সংযোগ লাইনটি ঝুলানোর পরে শক্তভাবে লক করতে হবে
2 কম্পন দিক সুইচ এবং আউটপুট সংযোগ লাইন পারস্পরিক সম্পর্কযুক্ত, ভুল সংযোগ করা যাবে না
8, পরীক্ষা: বিশেষ পরীক্ষা ছাড়া সম্পূর্ণ তরঙ্গ পরীক্ষা ব্যবহার করা উচিত
9, তাইওয়ান বডি: সংঘর্ষের শব্দ তৈরি করতে পারে না, উপরের এবং নীচের কেন্দ্র অক্ষের পারস্পরিক স্পর্শ স্প্রিং স্টিল টুকরা ফেটে যাওয়ার কারণ হবে অবিলম্বে বন্ধ করতে হবে, বিস্তার মডুলেশন ছোট করে সামঞ্জস্য করা হয় তারপর চালু করা হয়।
10, অন্যান্য অজানা:
স্বেচ্ছায় অভ্যন্তরীণ উপাদান এবং লাইন পরিবর্তন করবেন না
11, খারাপ হওয়ার কারণ:
1 কম্পিউটার মডেল ব্যবহার করে শেকিং টেবিল নিয়ন্ত্রণ করা যাবে না
2 ড্রাইভার পুনরায় লোড করা যাবে না
2, Ista-ia পরীক্ষার জন্য, অপারেটরকে নমুনার সুরক্ষার জন্য, পরীক্ষার টুকরা টেবিল থেকে পিছলে যাওয়া থেকে আটকাতে হবে

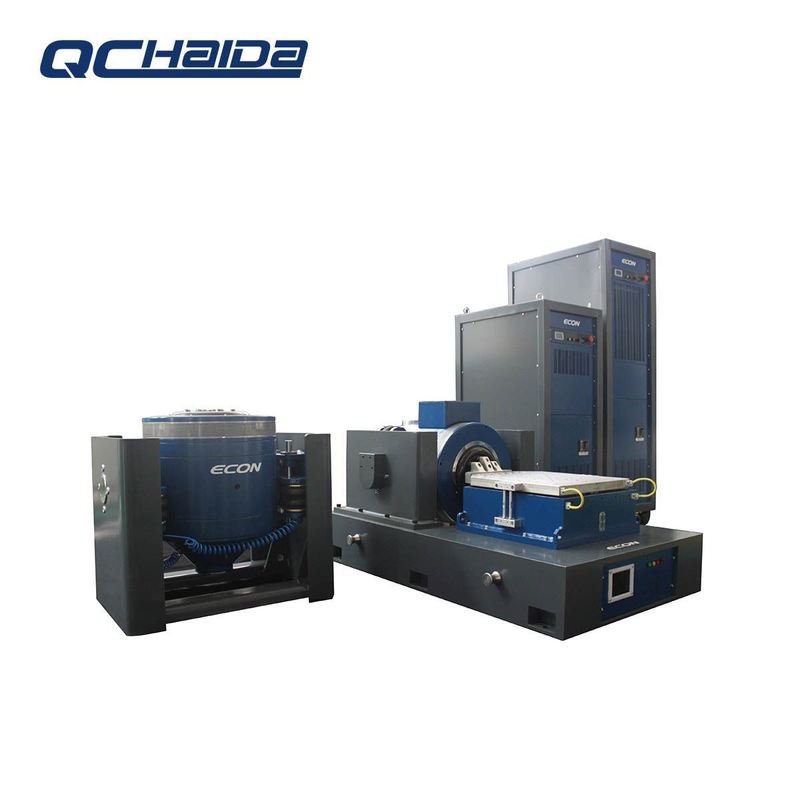

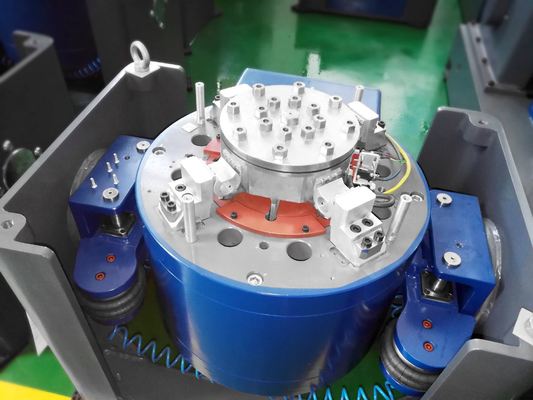

বৈদ্যুতিক-ডাইনামিক ভাইব্রেশন টেস্টিং সিস্টেমের ছবি
বিক্রয়োত্তর পরিষেবা:
আপনার পরীক্ষার প্রক্রিয়া চলাকালীন কোনো সমস্যা দেখা দিলে, আমরা গ্যারান্টি দিচ্ছি:
সময়মত প্রতিক্রিয়া: 48 ঘন্টার মধ্যে একটি আনুষ্ঠানিক উত্তর।
দ্রুত সমাধান: 3 কার্যদিবসের মধ্যে একটি প্রস্তাবিত সমাধান।
ব্যাপক সমর্থন: ইংরেজি অপারেশন ম্যানুয়াল, নির্দেশনামূলক ভিডিও এবং ভিডিও কনফারেন্সিং সহায়তার অ্যাক্সেস।
কেন আমাদের বেছে নেবেন?
গ্লোবাল-রেডি ডিজাইন
বিল্ট-ইন ভোল্টেজ অটো-সুইচিং (110V/220V), আন্তর্জাতিক প্লাগ সামঞ্জস্যতা এবং নিরাপত্তা-প্রত্যয়িত সূচক সুরক্ষা।
অসাধারণ বিক্রয়োত্তর সহায়তা
18-মাসের ব্যাপক ওয়ারেন্টি। শিল্প-অনন্য সুবিধা: কন্ট্রোলারগুলির জন্য বিনামূল্যে মেরামত পরিষেবা – এমনকি প্রতিযোগী ইউনিটও। কেবল কন্ট্রোলারটি আমাদের কাছে পাঠান।
গুণমান প্রতিশ্রুতিবদ্ধতা
প্রতিটি চুক্তি স্বাক্ষরের সাথে একটি আনুষ্ঠানিক গুণমান নিশ্চয়তা পত্র আসে, যা কর্মক্ষমতা নিশ্চিত করে এবং বিশ্বাস তৈরি করে।
শিল্প-গ্রেড প্রতিরক্ষামূলক প্যাকেজিং
(যেমন, ট্রাইসেরাটপস) পৃথকভাবে অ্যান্টি-স্ট্যাটিক বুদ্বুদ ফিল্মে মোড়ানো হয় এবং শক্তিশালী কাঠের ক্রেটে সুরক্ষিত করা হয়। এটি নিশ্চিত করে:
• শক শোষণ এবং প্রভাব প্রতিরোধের
• আর্দ্রতা এবং জারা সুরক্ষা
• অ-বিষাক্ত, গন্ধহীন উপকরণ
• পরিদর্শনের জন্য সর্বোত্তম স্বচ্ছতা
FAQ:প্রশ্ন: আপনি কি একটি ট্রেডিং কোম্পানি নাকি প্রস্তুতকারক?
উত্তর: 21+ বছরের বেশি সময় ধরে পরীক্ষার সরঞ্জাম এবং 6 বছরের রপ্তানি দক্ষতার সাথে সমন্বিত প্রস্তুতকারক।
প্রশ্ন: অর্ডার নিশ্চিতকরণের পরে আপনার ডেলিভারি সময়সীমা কত?
উত্তর: স্ট্যান্ডার্ড অর্ডার: 10-25 কার্যদিবস
স্টক অর্ডার: 3 দিনের মধ্যে শিপ করুন
দ্রষ্টব্য: লিড টাইম পণ্যের স্পেসিফিকেশন এবং অর্ডারের পরিমাণের উপর নির্ভর করে।
প্রশ্ন: আপনার ওয়ারেন্টি এবং বিক্রয়োত্তর পরিষেবা শর্তাবলী কি কি?
উত্তর: সমস্ত পরীক্ষার মেশিনে 12 মাসের ব্যাপক ওয়ারেন্টি
শিল্প-অনন্য সুবিধা: বিনামূল্যে কন্ট্রোলার মেরামত (HAIDA ইউনিট সহ)
পোস্ট-ওয়ারেন্টি সমর্থন: সমস্যা সমাধান, অপারেশনাল গাইডেন্স এবং অভিযোগ নিষ্পত্তির জন্য ডেডিকেটেড টেকনিক্যাল টিম
প্রশ্ন: আপনি কিভাবে পণ্যের গুণমান এবং পরিষেবা নিশ্চিত করেন?
উত্তর: সম্পূর্ণ কর্মক্ষমতা পরীক্ষার সাথে 100% প্রাক-চালান পরিদর্শন
গ্লোবাল-রেডি ডিজাইন: ভোল্টেজ অটো-সুইচিং (110V/220V), আন্তর্জাতিক প্লাগ, নিরাপত্তা-প্রত্যয়িত সূচক
মাল্টি-টায়ার প্রশিক্ষণ সমর্থন:
✓ নির্দেশনামূলক অপারেশন ভিডিও
✓ অন-সাইট ইঞ্জিনিয়ার প্রশিক্ষণ (অনুরোধের ভিত্তিতে)
বাজার-প্রমাণিত নির্ভরযোগ্যতা:
শিল্প ব্যবহারকারীদের দ্বারা বিশ্বব্যাপী স্বীকৃত
প্রশ্ন: আপনি কি পণ্য কাস্টমাইজেশন অফার করেন?
উত্তর: হ্যাঁ, আমরা আপনার প্রযুক্তিগত পরামিতি এবং অ্যাপ্লিকেশন প্রয়োজনীয়তার উপর ভিত্তি করে তৈরি সমাধান তৈরি করি।
