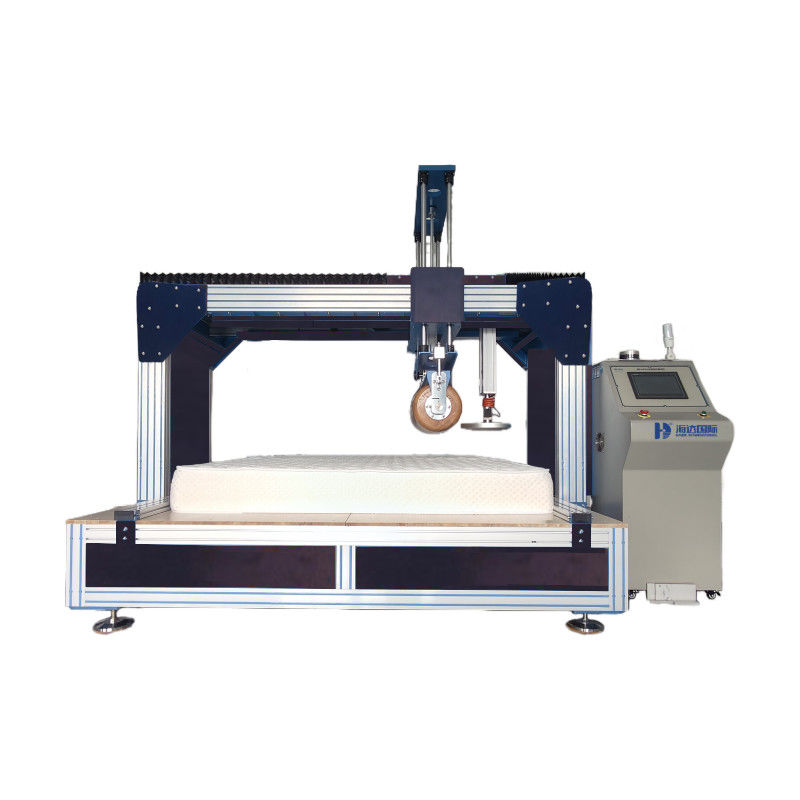

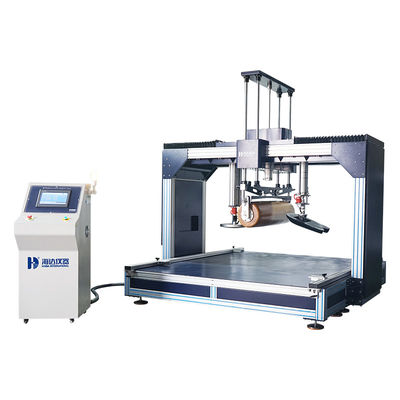

ফার্নিচার টেস্টিং মেশিন ইন্টিগ্রেটেড ম্যাট্রেস টেস্ট ইকুইপমেন্ট (পিএলসি কন্ট্রোলার)
সাধারণ স্পেসিফিকেশন
আনুমানিক প্যাকেজিং মাত্রা: (W*D*H) 3000*1600*2000mm
পাওয়ার সাপ্লাই উৎস: 3-PH, 380V±10%, 50/60Hz
আনুমানিক মোট ওজন: 1300 কেজি
এইচএস কোড: 9024800000
তিনটি ফাংশন
1) স্থায়িত্ব পরীক্ষা
স্ট্যান্ডার্ড বৈশিষ্ট্য
| সিলিন্ডার কাঠ ব্যারেল (EN1957) |
140 কেজি, দৈর্ঘ্য 1000 মিমি |
| গদি সর্বোচ্চ আকার |
2200m×2000মি ×400 মিমি |
| পরীক্ষার গতি |
0-20 r/মিনিট |
| নিয়ন্ত্রণ পদ্ধতি |
পিএলসি |
| পরীক্ষা চক্র |
30000 চক্র |
| মাত্রা |
2900 মিমি × 2700 মিমি × 1800 মিমি |
| শক্তি |
AC380V±10%, 50/60Hz, তিন ফেজ |
| রোলিং স্ট্রোক সামঞ্জস্য করতে বিভিন্ন গদি অনুযায়ী (সীমা সুইচ অবস্থান সামঞ্জস্য করুন) |
| ঘর্ষণ গাইডের কম সহগ, গদিতে ড্রামের সম্পূর্ণ ওজন নিশ্চিত করুন। |
| এলসিডি টাচ স্ক্রিন ডিসপ্লে সহজ নিয়ন্ত্রণ এবং সেটিং প্রদান করে। |
টেস্ট স্ট্যান্ডার্ড
EN 1957
রোলার স্পেসিফিকেশন:
দৈর্ঘ্য: 1000 মিমি
রোলার ব্যাস: φ300 মিমি
কআবেদনপত্র এবং পরীক্ষার উদ্দেশ্য
একটি অনুভূমিক ষড়ভুজাকার কাঠের ড্রাম রোল বা সিলিন্ডার ব্যবহার করে (250 মিমি ব্যাসের উভয় প্রান্ত, 300 মিমি মাঝখানের অংশ, গদির উপর পিছনে পিছনে ঘূর্ণায়মান, গদির স্থায়িত্ব মূল্যায়ন করতে মানুষের গতি অনুকরণ করুন।
গদি স্থায়িত্ব পরীক্ষক দীর্ঘমেয়াদী ব্যবহারের শর্ত অনুকরণ করে নির্মাণের উপকরণ নির্বিশেষে যেকোন ধরণের গদি এবং বক্স স্প্রিং ইউনিটের স্থায়িত্ব নির্ধারণের জন্য তৈরি করা হয়েছে। এটি একটি ওজনযুক্ত রোলার নিয়ে গঠিত যা শরীরের নড়াচড়া অনুকরণ করার জন্য একটি পরীক্ষার গদি জুড়ে প্রস্থের পথে চলে। স্ট্রোকের দৈর্ঘ্য যেখানে রোলার চলে যায় তা খুব সহজে সামঞ্জস্য করা হয়, স্ট্রোক অ্যাডজাস্টারগুলিকে বাম বা ডানে স্লাইড করে, পরীক্ষার অধীনে প্রাসঙ্গিক গদির জন্য উপযুক্ত। পরীক্ষার গদিতে রোলার আনলোড করা এবং লোড করা মোটর চালিত উত্তোলন সমাবেশের মাধ্যমে সহজেই সম্পন্ন হয়।
2)EN কঠোরতা এবং উচ্চতা পরিবর্তন পরীক্ষা
কঠোরতা পরীক্ষার জন্য মোট তৃতীয়বার:
1. 100 চক্র রোলার পরে কঠোরতা পরীক্ষা করুন
2. 5,000 সাইকেল রোলারের পরে কঠোরতা পরীক্ষা করুন (বা অন্য একটি নির্দিষ্ট চক্র)
30,000 চক্র রোলার পরে কঠোরতা পরীক্ষা করুন
লোডিং প্যাড:
স্ট্যান্ডার্ড বৈশিষ্ট্য
| লোড ব্লক |
ব্যাস 355 মিমি, বক্রতার গোলাকার ব্যাসার্ধ800 মিমি, বক্রতার সামনের প্রান্তের ব্যাসার্ধ 20 মিমি |
| গতি |
90 মিমি/মিনিট |
| স্ট্রোক |
350 মিমি |
| ড্রাইভিং পদ্ধতি |
এসএমসি ব্র্যান্ডের বৈদ্যুতিক সিলিন্ডার |
| সেল লোড করুন |
200 কেজি (জার্মানি ব্র্যান্ডটেকসিস) |
| লোড প্লেট অবস্থান সমন্বয় |
300 মিমি |
| উচ্চতা পরিবর্তন পরীক্ষা |
| পরীক্ষা পদ্ধতি |
উচ্চ নির্ভুলতা সার্ভো পরিমাপ সিস্টেম |
টেস্ট স্ট্যান্ডার্ড
EN 1957
আবেদন এবং পরীক্ষার উদ্দেশ্য
টেস্ট মেশিন লোডিং ডিভাইস (রোল) একটি কঠোরতা পরিমাপ ডিভাইসের সাথে একত্রিত করে। এইভাবে, দৃঢ়তা পরীক্ষা EN 1957 অনুযায়ী করা যেতে পারে, নমুনার পুনর্বিন্যাস করার প্রয়োজন ছাড়াই, যা পরিমাপ করা মানগুলিকে মিথ্যা বলে। এটি সার্ভো পরিমাপ সিস্টেম দ্বারা উচ্চতা পরিবর্তন প্রদর্শন করতে পারে।
সামনের ফ্রেমের শক্তিবৃদ্ধিটি সহজভাবে আলগা করার পরে নমুনাটি একটি নমনীয় টেস্ট বেস প্লেটে ঢোকানো যেতে পারে। এটি পরীক্ষার ডিভাইসটিকে খুব কার্যকর এবং স্থান-সংরক্ষণ করে তোলে।
সফ্টওয়্যারটি একটি নমনীয় প্যারামিটার এন্ট্রি, বিভিন্ন পরীক্ষার পদ্ধতির সম্পাদন, পরিমাপিত মানগুলির একটি গ্রাফিকাল উপস্থাপনা, পরীক্ষার মূল্যায়ন এবং লগিং করার অনুমতি দেয়। তারপর চক্রের পূর্বনির্ধারিত সংখ্যা পৌঁছেছে, পরীক্ষা স্বয়ংক্রিয়ভাবে শেষ হয়।
৩)এজ টেস্ট
স্ট্যান্ডার্ড বৈশিষ্ট্য
| টেস্ট ফোর্স |
1000N |
| ড্রাইভিং পদ্ধতি |
কir সিলিন্ডার |
| বার |
5000 চক্র |
| সময় ধরে রাখুন |
3S |
টেস্ট স্ট্যান্ডার্ড
EN 1725
আবেদন এবং পরীক্ষার উদ্দেশ্য
মেশিনটি গদির ক্লান্তি পরীক্ষার ফাংশন বাড়ায়, এটি গদির প্রান্তে বসে থাকা মানুষের অনুকরণ করে, EN1725 অনুযায়ী 5000 সাইক্লিকের জন্য গদির ক্লান্তি পরীক্ষা করার জন্য 1000N বল দিয়ে।
