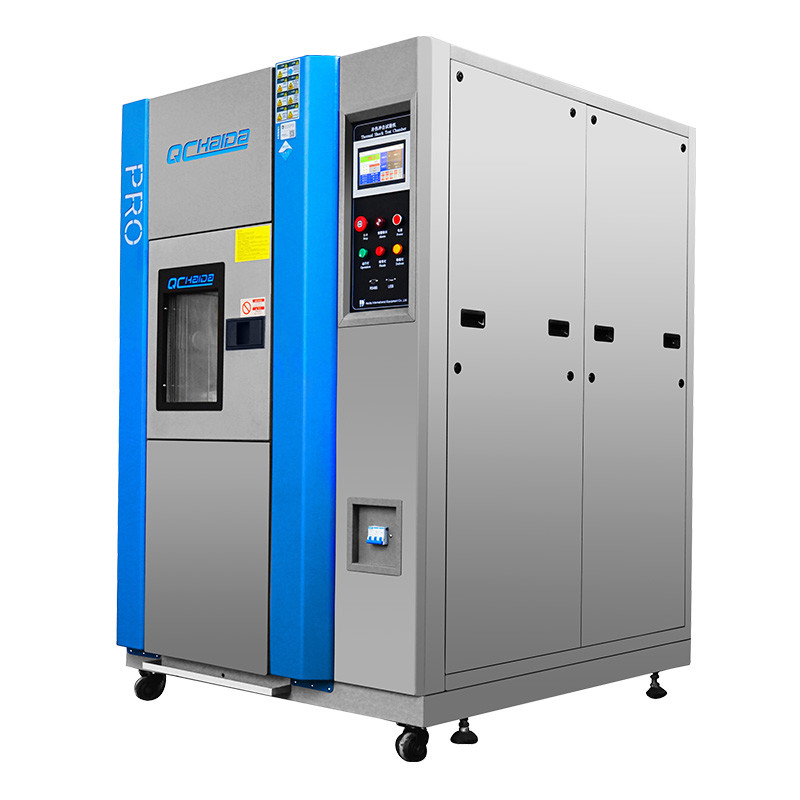

স্থায়িত্ব পরীক্ষার চেম্বার তাপীয় শক চেম্বার উচ্চ এবং নিম্ন তাপমাত্রা
তাপীয় শক চেম্বার.পিডিএফ
1. বর্ণনা:
ত্রি-অঞ্চল উচ্চ এবং নিম্ন তাপমাত্রা তাপীয় স্থায়িত্ব টেস্ট চেম্বার উচ্চ এবং নিম্ন তাপমাত্রা প্রভাবিত করে বৈদ্যুতিন উপাদান এবং উপাদানগুলির পরীক্ষার জন্য প্রযোজ্য ther তাপ শক চেম্বারটি বৈদ্যুতিন উপাদান, ধাতু, রাসায়নিক উপকরণ, অটোমেশন উপাদান, যোগাযোগ মডিউল, জাতীয় প্রতিরক্ষা জন্য নিখুঁত টেস্টিং মেশিন শিল্প, মহাকাশ শিল্প, বিজিএ, পিসিবি স্তর, বৈদ্যুতিন চিপ আইসি, অর্ধপরিবাহী সিরামিক এবং উচ্চ পলিমার সামগ্রী।
2. তিন-অঞ্চল উচ্চ এবং নিম্ন তাপমাত্রার তাপীয় স্থায়িত্ব চেম্বারের বিশেষ উল্লেখ:
পদ্ধতি | দাম্পার স্যুইচিংয়ের মাধ্যমে দ্বি-অঞ্চল পরীক্ষা |
থ্রি-জোন চেম্বার |
মডেল | এইচডি E703-50A / এইচডি E703-50W | এইচডি E703-100A / এইচডি E703-100W | কাস্টমাইজড |
কর্মক্ষমতা | পরীক্ষার অঞ্চল | রুক্ষ মেজাজ. এক্সপোজার রেঞ্জ * 1 | + 60 ~ থেকে + 200। সে |
স্বল্প টেম্পোর এক্সপোজার রেঞ্জ * 1 | -65to 0 ° সে |
টেম্প। ওঠানামা * 2 | ± 1.8 ° সেঃ |
গরম চেম্বার | প্রাক-উত্তরের উপরের সীমা | + + 200 ° সেঃ |
টেম্প। উত্তাপ সময় * 3 | পরিবেষ্টনকারী টেম্প. 30 মিমি মধ্যে + 200 ° সে |
শীতকক্ষ | প্রাক শীতল নিম্ন সীমা | -65 ° সেঃ |
টেম্প। সময় টানুন * 3 | পরিবেষ্টনকারী টেম্প. 70 মিমি মধ্যে -65 ডিগ্রি সেলসিয়াস |
টেম্প। পুনরুদ্ধার (2-অঞ্চল) | পুনরুদ্ধার শর্ত | দ্বি-অঞ্চল: উচ্চ অস্থায়ী। এক্সপোজার + 125 ° সে 30 মিনিট, কম টেম্পের। এক্সপোজার -40; সে 30 মিনিট; নমুনা 6.5 কেজি (নমুনা ঝুড়ি 1.5 কেজি) |
টেম্প। পুনরুদ্ধারের সময় | 10 মিনিটের মধ্যে |
নির্মাণ | বাহ্যিক উপাদান | শীতল-ঘূর্ণিত মরিচা-প্রমাণিত ইস্পাত প্লেট |
পরীক্ষামূলক অঞ্চল উপাদান | SUS304 স্টেইনলেস স্টিল |
ডোর * 4 | আনলক বোতাম সহ ম্যানুয়ালি পরিচালিত দরজা |
উনান | স্ট্রিপ তারের হিটার |
রেফ্রিজারেশন ইউনিট | সিস্টেম * 5 | যান্ত্রিক ক্যাসকেড রেফ্রিজারেশন সিস্টেম |

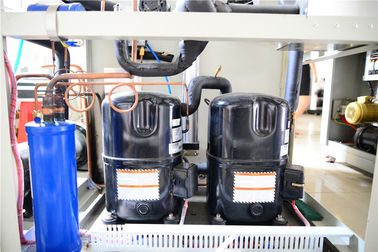

সংকোচকারী | হারমেটিকালি সিল স্ক্রোল সংক্ষেপক |
সম্প্রসারণ প্রক্রিয়া | বৈদ্যুতিন সম্প্রসারণ ভালভ |
স্নিগ্ধকারী | হাই টেম্প সাইড: R404A, লো টেম্প সাইড আর 23 |
শীতল | স্টেইনলেস স্টিল ঝালাই প্লেট হিট এক্সচেঞ্জার |
এয়ার সার্কুলেটর | সিরোক্কো ফ্যান |
দাম্পের ড্রাইভিং ইউনিট | বায়ু সিলিন্ডার |
জিনিসপত্র | বাম পাশে 100 মিমি ব্যাসের তারের বন্দর (ডান দিক এবং টেইলার দিয়ে তৈরি ব্যাস আকার বিকল্প হিসাবে উপলব্ধ), নমুনা পাওয়ার সাপ্লাই কন্ট্রোল টার্মিনাল |
ভিতরে মাত্রা (ডাব্লু এক্স এইচ এক্স ডি) | 350 x 400 x 350 | 500 x 450 x 450 | কাস্টমাইজড |
পরীক্ষার ক্ষেত্রের ক্ষমতা | 50L | 100L | কাস্টমাইজড |
পরীক্ষার ক্ষেত্রের লোড | 5 কেজি | 10 কেজি | কাস্টমাইজড |
বাইরের মাত্রা (ডাব্লু এক্স এইচ এক্স ডি) | 1230 x 1830 x 1270 | 1380 x 1980 x 1370 | কাস্টমাইজড |
ওজন | 800kg | 1100kg | এন / এ |
| ইউটিলিটি প্রয়োজনীয়তা | অনুমোদিত পরিবেশের শর্তসমূহ | + + 5 ~ 30 ° সি |
বিদ্যুৎ সরবরাহ | AC380V, 50 / 60Hz, তিন ধাপ, 30 এ |
শীতল জল সরবরাহ চাপ * 6 | 02 ~ 0.4Mpa |
শীতল জল সরবরাহের হার * 6 | 8 মি / ঘন্টা |
কুলিং ওয়াটার টেম্পারেটিং চলছে। পরিসর | +18 থেকে 23 ° সে |
শব্দ স্তর | 70 ডিবি বা তার চেয়ে কম |
মন্তব্য
1) যদি উচ্চ-টেম্পোর এক্সপোজার রেঞ্জের নিম্ন সীমা + 60 ° C প্রয়োজন হয় বা কম টেম্পোর এক্সপোজারের সীমাটি কম সীমা -60 ° C হয় তবে দয়া করে "পরিবেষ্টিত-তাপমাত্রার এক্সপোজার" বিকল্পটি নির্বাচন করুন
2) যদি অস্থির ওঠানামা ± 1.8 below C এর নীচে প্রয়োজন হয় তবে দয়া করে "লো অস্থির ওঠানামা প্যাকেজ" নির্বাচন করুন
3) তাপমাত্রা তাপ আপ / টান ডাউন সময় শুধুমাত্র স্বাধীন চেম্বার অপারেশন সময় প্রযোজ্য
৪) যদি স্বয়ংক্রিয়ভাবে পরিচালিত স্লাইডিং দরজা প্রয়োজন হয় তবে দয়া করে "স্বয়ংক্রিয়ভাবে দরজা প্যাকেজ" নির্বাচন করুন
5) এয়ার কুলড কনডেনসার / ওয়াটার-কুলড কনডেনসার উভয়ই উপলব্ধ
6) কেবল জল-কুলড কনডেনসারেই প্রয়োগ করুন
3. তিন-অঞ্চল উচ্চ এবং নিম্ন তাপমাত্রা তাপীয় স্থায়িত্ব চেম্বারের সুরক্ষা ডিভাইস:
1) গরম চেম্বার ওভারহিট সুরক্ষা সুইচ
2) কোল্ড চেম্বার ওভারহিট প্রোটেকশন সুইচ
3) এয়ার সার্কুলেটর ওভারলোড অ্যালার্ম
4) ফ্রিজ উচ্চ / নিম্নচাপ প্রটেক্টর
5) সংক্ষেপক তাপমাত্রা সুইচ
6) বায়ু চাপ সুইচ
7) ফিউজ
8) জল স্থগিতাদেশ রিলে (জল-শীতল স্পেসিফিকেশন)
9) সংক্ষেপক সার্কিট ব্রেকার
10) হিটার সার্কিট ব্রেকার
11) পরীক্ষার ক্ষেত্রের ওভারহিট / ওভারকুল প্রোটেক্টর
12) এয়ার শুদ্ধি ভালভ
নিয়ন্ত্রণ
কোনও টাচ-স্ক্রিনের এলসিডি ডিসপ্লে (অন স্ক্রিনে প্রদর্শিত নির্দেশাবলী) ব্যবহারের মাধ্যমে অপারেশন এবং সেটিংস সরল করে তোলা হয়েছে। পরীক্ষার ধরণগুলি, পরীক্ষার ক্ষেত্রের তাপমাত্রা, তাপমাত্রা চক্র এবং ট্রেন্ডের গ্রাফ প্রদর্শনগুলির অ-অগলেন্স নিশ্চিতকরণ।
স্থাপন | টাচ প্যানেল দ্বারা ইন্টারেক্টিভ কী ইনপুট |
প্রদর্শন | LCD (5.7 ইঞ্চি) |
তাপমাত্রা নিয়ন্ত্রণ ফাংশন | পরীক্ষার ক্ষেত্র: এক্সপোজার টেম্পের। হট চেম্বার: প্রাক-হিটিং টেম্পোর শীতল চেম্বার: প্রাক কুলিং টেম্প |
পিআইডি নিয়ন্ত্রণ |
প্রিসেট তাপমাত্রার পরিসীমা | উচ্চ তাপমাত্রা: 60 to200'C নিম্ন তাপমাত্রা: -78 থেকে 0 'সে |
রেজুলেশন সেট করা হচ্ছে | 1'C |
ইনপুট | থার্মোকল টাইপ টি (তামা / তামা-নিকেল) |
সীমা নির্ধারণ এবং ব্যাপ্তি সীমা | প্রিসেট সময়: 0 মিনিট 99 ঘন্টা এবং 59 মিনিট। প্রিসেট চক্র: 1 থেকে 9,999 চক্র |
আনুষাঙ্গিক ফাংশন | টাইমার প্রিসেট ওভারহিট / ওভারকুল সুরক্ষা পাওয়ার ব্যর্থতা / পুনরুদ্ধার নির্বাচন তাপমাত্রা পুনরুদ্ধারের সময় নির্ধারণ প্রোগ্রাম স্মৃতি স্বয়ংক্রিয় পাওয়ার শাট-অফ প্রোগ্রামযুক্ত সময় প্রদর্শন পরীক্ষার সমাপ্তি মোড নির্বাচন ট্রেন্ড গ্রাফ অ্যালার্ম ইতিহাস প্রদর্শন সেন্সর ক্রমাঙ্কন আরএস -232 / ইউএসবি যোগাযোগ |
